تیرآهن هاش H-Beam چیست؟
تیرآهن هاش که با نام های H-Beam، تیر بال پهن یا استانداردهای HEA/HEB/HEM شناخته می شود، یکی از پرکاربردترین مقاطع فولادی در سازه های مدرن است.
شکل ظاهری این تیر با جان نسبتاً ضخیم و بال های پهن، ظرفیت خمشی و برشی بسیار مطلوبی فراهم می کند و باعث می شود در دهانه های بزرگ، ستون های قوی و سازه های صنعتی، انتخاب اول مهندسان باشد.
اگر قصد خرید دارید، مراجعه به فروشندگان معتبر مانند آهنات می تواند خیال شما را از بابت اصالت کالا، گواهی های کیفی و تحویل به موقع راحت کند.
در این راهنمای جامع، از صفر تا صد انتخاب، طراحی، اجرا و نگهداری تیرآهن هاش را مرور می کنیم و به پرسش های رایج شما پاسخ می دهیم.

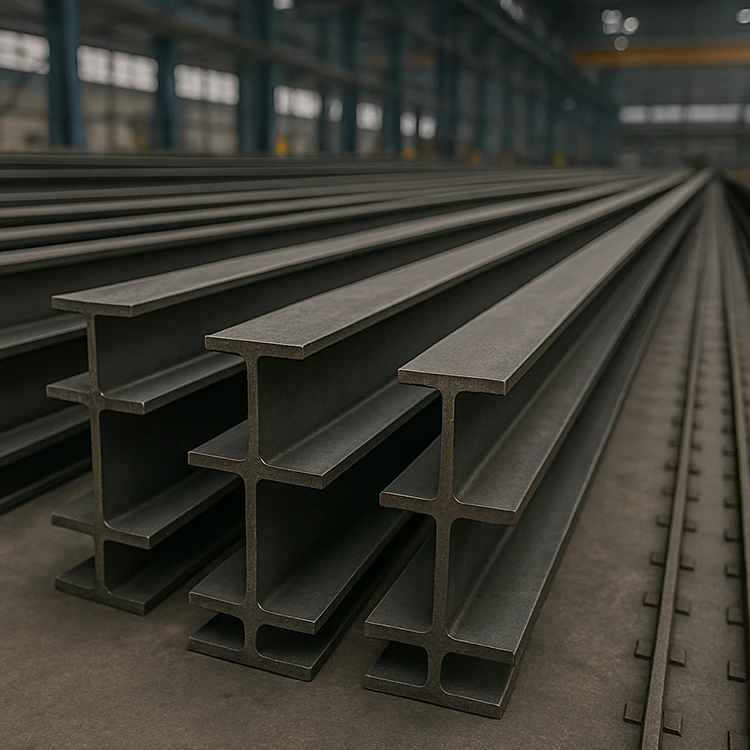

تیرآهن هاش در یک نگاه
مقطع هاش از سه بخش اصلی تشکیل شده است: دو بال پهن در بالا و پایین، و یک جان میانی که این دو را به هم متصل می کند. نسبت پهنای بال به ارتفاع در تیرهای هاش بیشتر از تیرآهن های معمولی (نظیر IPE) است؛ به همین دلیل در مقاومت خمشی حول محور قوی، عملکرد درخشانی دارد. همچنین ضخامت بال در تیرهای هاش معمولاً یکنواخت تر و بیشتر است و در نتیجه هنگام اتصالات پیچ و پرچ یا صفحات اتصال ستون، توزیع تنش مناسب تری ایجاد می شود.
تفاوت تیرآهن هاش با تیرآهن IPE
اگرچه هر دو مقطع برای تحمل بارهای خمشی و برشی به کار می روند، اما تفاوت های مهمی دارند. در IPE بال ها باریک تر است و ضخامت بال از جان به سمت لبه کاهش می یابد؛ بنابراین در برخی اتصالات یا بارگذاری های سنگین، محدودیت هایی ایجاد می شود. در مقابل، هاش با بال های پهن و ضخامت مناسب، سطح تماس بیشتری با ورق های تقویتی، کف ستون و بادبندها ایجاد می کند و انتقال نیروها کم تنش تر انجام می شود.
برای دهانه های بزرگ سالن ها، ستون های مرتفع، پل های عرشه فلزی و شاسی ماشین آلات سنگین، هاش معمولاً گزینه ای بهینه تر است. با این حال در پروژه هایی که محدودیت وزن و بودجه مطرح است و دهانه ها کوچک تر هستند، IPE می تواند اقتصادی تر باشد.
استانداردها و نام گذاری: HEA، HEB، HEM
مقاطع هاش در خانواده های مختلف تولید می شوند که متداول ترین آنها HEA (سبک تر)، HEB (متوسط) و HEM (سنگین) است. عدد کنار این حروف نشان دهنده ارتفاع اسمی مقطع بر حسب میلی متر است؛ مثلاً HEB 300 یعنی تیر هاش با ارتفاع حدود ۳۰۰ میلی متر. تفاوت اصلی این خانواده ها در ضخامت جان و بال و به تبع آن، وزن واحد طول و ظرفیت باربری آنهاست. هنگام انتخاب، باید به مشخصات فنی هر سایز—مانند ممان اینرسی، مدول مقطع، سطح مقطع و وزن—توجه کرد. در صورت نیاز، می توانید از مشاوره فنی فروشندگان معتبر نظیر آهنات بهره بگیرید تا سایز و خانواده مناسب را مطابق دفترچه محاسبات پروژه تهیه کنید.
گریدهای فولادی رایج و اثر آنها بر عملکرد
گریدهای متداول فولادی برای تیرآهن هاش در استاندارد اروپا و ایران شامل S235، S275 و S355 است که عدد بیانگر حد تسلیم اسمی بر حسب مگاپاسکال است. هر چه گرید بالاتر باشد، مقاومت تسلیم بیشتر و درنتیجه ظرفیت باربری مقطع در یک ابعاد مشخص بالاتر خواهد بود. با این وجود، انتخاب گرید تنها تابع «بیشتر بهتر» نیست؛ باید گزینش اقتصادی را بر اساس دسترسی در بازار، نوع اتصالات، شرایط جوش کاری و نیازهای شکل پذیری سازه در نظر گرفت. اگر پروژه در منطقه زلزله خیز اجرا می شود، علاوه بر مقاومت، چقرمگی شکست و کنترل ناپایداری موضعی بال ها و جان اهمیت مضاعف دارد.
روش های تولید تیرآهن هاش
هاش به دو روش کلی تولید می شود: نورد گرم و ساخت مقطع جوشی (معروف به تیر ورقی). نورد گرم به دلیل پیوستگی متالورژیکی و کنترل دقیق ابعادی، برای اغلب پروژه های ساختمانی و صنعتی ترجیح داده می شود. در مقابل، تیرهای ورقی جوشی—که از اتصال ورق های فولادی با جوش طولی ساخته می شوند—برای ابعاد و ضخامت های خارج از محدوده نورد یا مقاطع ویژه کاربرد دارند. در سازه های پل سنگین یا جرثقیل سقفی با تناژ بسیار بالا، تیر ورقی می تواند راه حل مهندسی خوبی باشد، اما نیازمند کنترل کیفی جوش، تست های NDT و نظارت سخت گیرانه است.
کاربردهای رایج تیرآهن هاش
هاش به دلیل بال های پهن و ظرفیت خمشی بالا در حوزه های گوناگون به کار می رود: سوله ها و سالن های صنعتی با دهانه های بزرگ، ستون های اصلی ساختمان های فولادی، قاب های خرپایی سنگین، سازه های بندری، پایه های جرثقیل، سیلوها، مخازن مرتفع، پل های عرشه فلزی، شاسی ماشین آلات، دکل های صنعتی، سازه های موقتی کارگاهی و حتی فریم های معماری خاص. ترکیب هاش با دیگر مقاطع مانند تیرآهن معمولی، ناودانی، قوطی و میلگرد در پروژه های مرکب و مرکب بتن—فولاد بسیار رایج است.
نکات طراحی و محاسباتی که نباید نادیده بگیرید
در طراحی تیر هاش، کنترل های متعددی مطرح است: مقاومت خمشی نهایی و مجاز، برش جان، کمانش جانبی پیچشی (Lateral Torsional Buckling)، کمانش موضعی بال و جان، خیز آنی و بلندمدت (در ترکیب با دال بتنی)، ارتعاش، و جانمایی سوراخ ها و بازشوهای احتمالی در جان. هر گونه بازشو باید با ورق های سخت کننده و در چارچوب دستورالعمل های آیین نامه ای همراه باشد.
در دهانه های بسیار بلند یا بارگذاری پویا (مثلاً جرثقیل های سقفی)، استفاده از مهاربندی جانبی کافی برای مهار کمانش پیچشی و کنترل ارتعاشات ضروری است.
اتصالات و جزئیات اجرایی
برای اتصال تیرآهن هاش به ستون یا تیر دیگر معمولاً از صفحات انتهایی، ورق های مضاعف، نبشی نشیمن و روسری، و اتصالات پیچ و مهره یا جوشی استفاده می شود. پهنای بال امکان توزیع نیرو در سطح بزرگ تری را می دهد و طراحی صفحات اتصال را آسان تر می کند. در اتصالات پیچ و مهره، توجه به کلاس پیچ ها (۸.۸ یا ۱۰.۹)، طول گیرایی مناسب، گشتاور بستن و کنترل لغزش اهمیت دارد.
اگر اتصال جوشی است، انتخاب فرایند جوش (SMAW، FCAW، SAW)، پیش گرم مناسب، رژیم سرد شدن و آزمون های غیرمخرب مثل UT و MT برای پروژه های حساس توصیه می شود.
محافظت در برابر خوردگی و حریق
در محیط های مرطوب یا صنعتی، رنگ های اپوکسی—پلی یورتان، گالوانیزه گرم (در صورت امکان)، یا سیستم های پوششی ضدخوردگی توصیه می شود. اگر سازه در معرض حریق احتمالی است، روکش های ضدحریق منبسط شونده یا بردهای ضدحریق می توانند زمان مقاومت حریق مقطع را به مقدار مدنظر آیین نامه برسانند.
در سازه های ساحلی یا شیمیایی، برنامه نگهداری دوره ای شامل بازرسی پوشش و احیای آن، شرط دوام سازه است.
برش، سوراخ کاری و تغییر شکل سرد
برش هاش با اره نواری صنعتی یا برنولیزر انجام می شود. دقت راستای برش و کیفیت سطح قطع باید کنترل شود تا در مونتاژ مشکلی ایجاد نشود. سوراخ کاری بهتر است با مته کاری صنعتی و روانکار مناسب انجام شود تا تنش های اضافی و ریزترک ایجاد نشود. خم کاری سرد برای تیرهای هاش محدودیت دارد و معمولاً پیشنهاد نمی شود؛ اگر نیاز به قوس باشد، از روش های تخصصی و کنترل شده استفاده کنید یا طرح معماری—سازه را بازنگری نمایید.
تفاوت وزن و ظرفیت: چگونه انتخاب اقتصادی انجام دهیم؟
انتخاب مقطع بهینه ترکیبی از الزامات فنی و اقتصادی است. گاهی افزایش یک سایز در خانواده HEA به HEB می تواند تعداد سخت کننده ها، طول جوش یا ضخامت صفحات اتصال را کاهش دهد و هزینه نهایی پروژه را کمتر کند. در نقطه مقابل، انتخاب بیش ازحد محافظه کارانه باعث افزایش بار مرده و هزینه حمل و نصب خواهد شد.
مشاوران با تجربه و تأمین کنندگان حرفه ای مانند آهنات با شناخت بازار و موجودی انبار، می توانند بین «طراحی ایده آل» و «موجودی اقتصادی» تعادل برقرار کنند.
کنترل کیفیت و استانداردهای مورد نیاز
وقتی از فروشنده خرید می کنید، درخواست گواهی آنالیز شیمیایی و مکانیکی، استاندارد تولید (مثل EN 10025، EN 1025x یا معادل آن)، نشان کارخانه، شماره ذوب و Heat Number را فراموش نکنید.
کنترل ابعادی شامل ارتفاع، پهنای بال، ضخامت جان و بال، تابیدگی، صافی و کیفیت لبه ها ضروری است. در پروژه های حساس، انجام تست های فراصوتی (UT) و مغناطیسی (MT) برای کشف ناپیوستگی ها می تواند خیال شما را از سلامت قطعه راحت کند.
حمل، تخلیه و انبارش ایمن
هاش ها معمولاً در شاخه های ۶ تا ۱۲ متری تحویل می شوند. در حمل ونقل، رعایت مهاربندی با تسمه های سالم و محافظت از لبه ها اهمیت دارد. هنگام تخلیه با جرثقیل یا لیفتراک، از اسلینگ مناسب استفاده کنید و از ضربه های ناگهانی بپرهیزید.
در انبار، تیرها را روی کف خشک و تراز قرار دهید، از تماس مستقیم با زمین و آب جلوگیری کنید و بین ردیف ها فاصله کافی برای گردش هوا و بازرسی باقی بگذارید. این نکات ساده از زنگ زدگی سطحی و آسیب های حین اجرا جلوگیری می کند.
عوامل مؤثر بر قیمت تیرآهن هاش
قیمت هاش تابع مجموعه ای از متغیرهاست: قیمت جهانی فولاد و بیلت، نرخ ارز، برند و کشور تولیدکننده، گرید فولادی، خانواده (HEA/HEB/HEM)، سایز، وزن، شرایط بازار داخلی، هزینه حمل و زمان تحویل. موجودی لحظه ای انبار نیز در قیمت گذاری مؤثر است؛ برخی سایزها کمیاب ترند و با حاشیه قیمتی بالاتری عرضه می شوند.
برای دریافت نرخ دقیق و روزانه، از منابع معتبر مانند آهنات استعلام بگیرید تا ضمن مقایسه گزینه ها، بهترین تصمیم را در بازه بودجه خود اتخاذ کنید.
راهنمای خرید از فروشندگان معتبر (پیشنهاد: آهنات)
یکی از مزایای خرید از آهنات، شفافیت در اعلام وزن، گرید و استاندارد مقطع است. شما می توانید با ارسال لیست متره یا دفترچه محاسبات، درخواست استعلام چندگزینه ای بدهید: مثلاً HEB 240 گرید S355 یا HEA 260 گرید S275 و شرایط تحویل هرکدام. تیم فروش حرفه ای علاوه بر قیمت، مشاوره فنی می دهد، معادل های در دسترس را معرفی می کند و با هماهنگی لجستیک، تحویل پروژه محور در محل کارگاه را برنامه ریزی می نماید. دریافت پیش فاکتور رسمی، گواهی های کیفی و امکان مرجوعی در صورت مغایرت—در چارچوب قرارداد—از دیگر مزیت هاست.
چک لیست پیش از سفارش
پیش از قطعی کردن سفارش، این موارد را مرور کنید: سایز و خانواده دقیق (HEA/HEB/HEM)، گرید فولادی، طول شاخه ها، تعداد و وزن کل، نوع پوشش سطحی موردنیاز، تاریخ تحویل، شرایط پرداخت، مقصد حمل، الزامات بسته بندی، نیاز به خدمات برش و سوراخ کاری در کارگاه یا کارخانه، و مدارک کیفیت. اگر قرار است هاش به عنوان ستون استفاده شود، ابعاد کف ستون و صفحات سرستون و الگوی سوراخ ها را با تیم تولید هماهنگ کنید تا اتلاف زمان نصب به حداقل برسد.
نکات اجرایی در کارگاه
قبل از نصب، تیرها را از نظر تابیدگی و صافی کنترل کنید. هنگام قرار دادن روی نشیمن ها، از تراز لیزری و لقمه های فلزی استفاده کنید تا انتقال بار در راستای عمود بر تکیه گاه انجام شود.
در اتصالات پیچ و مهره، سطوح تماس باید تمیز و عاری از رنگ های لغزنده باشد، مگر آنکه اتصال اصطکاکی خاصی طراحی شده باشد. در جوش کاری، پیش گرم و بین پاس طبق WPS پروژه رعایت شود و از خنک کاری سریع با آب بپرهیزید. پس از نصب، پیچ ها با گشتاور نهایی سفت و مهروموم شوند و برگه کنترل کیفیت تکمیل گردد.
هاش در سازه های مرکب و کف های عرشه
در بسیاری از پروژه ها، تیر هاش به صورت مرکب با دال بتنی یا عرشه فولادی کار می کند. اینجا برش گیرها (Stud) نقش حیاتی دارند و باید به تناسب نیروهای برشی و فواصل مجاز، طراحی و نصب شوند.
استفاده از هاش در سیستم های مرکب می تواند وزن تیر را نسبت به سازه فولادی خالص کاهش دهد و خیز سازه را بهبود دهد. اما اجرای دقیق گل میخ ها، کنترل کیفیت بتن و عمل آوری مناسب، شرط بهره مندی از ظرفیت کامل سیستم است.
ملاحظات لرزه ای
در مناطق با خطر زلزله، شکل پذیری و جزئیات اتصالات اهمیت دوچندان دارد. استفاده از هاش با ضخامت بال مناسب، کنترل نسبت پهنا به ضخامت بال و جان برای جلوگیری از کمانش موضعی، و طراحی مفصل های پلاستیک در ناحیه های قابل تحمل از اصول کلیدی است. اتصالات گیردار باید طبق ضوابط لرزه ای (مثلاً صفحه انتهایی تقویت شده، ورق های پیوستگی و مضاعف در ستون) طراحی و اجرا شوند. جوش ها باید از نظر کیفیت تحت آزمون قرار گیرند تا عملکرد چرخه ای مطلوب حاصل شود.
هاش در برابر IPE؛ کدام را برای پروژه ام بردارم؟
پاسخ کوتاه این است: «بستگی دارد.» اگر پروژه شما دهانه های بلند، بارهای سنگین یا نیاز به اتصالات گیردار بزرگ دارد، هاش معمولاً برتری دارد.
اگر دهانه ها کوتاه و بارها معمولی است و وزن سازه در اولویت کاهش هزینه است، IPE ممکن است اقتصادی تر باشد. از سوی دیگر، موجودی بازار هم مهم است؛ زیرا گاهی یک سایز خاص IPE کمیاب می شود و انتخاب هاش در همان ظرفیت، زودتر و ارزان تر به دست می آید. مشورت با تیم های فروش حرفه ای مثل آهنات که نبض موجودی و قیمت را در دست دارند، می تواند انتخاب شما را دقیق تر کند.
سناریوهای واقعی انتخاب
فرض کنید قاب یک سالن صنعتی با دهانه ۲۴ متر دارید. اگر سقف سنگین و جرثقیل سقفی نصب است، احتمالاً HEB یا حتی HEM در ناحیه تیرهای اصلی یا ستون ها لازم می شود. در مقابل، در سالن سبک با پوشش ساندویچ پنل، HEA یا HEB کوچک تر کافی است. یا در یک ساختمان اداری ۱۰ طبقه با پلان باز، ستون های هاش به خاطر بال پهن و ظرفیت فشاری مناسب، انتخاب راهبردی اند؛ زیرا مقطع کمتر دچار کمانش و نیازمند سخت کننده های متعدد خواهد شد.
اشتباهات رایج در کارگاه
سه خطای پرتکرار عبارت اند از: ۱) کوتاه گرفتن طول نشیمن و بی توجهی به پیچش تیرها، ۲) برش های غیردقیق که منجر به نامنظمی در نصب می شود، ۳) رنگ آمیزی روی سطوح اصطکاکی اتصال پیچکاری که ضریب اصطکاک را کاهش می دهد. برای پیشگیری، نقشه های شاپ پیش از ساخت بازبینی شود، برش ها با دستگاه دقیق انجام گیرد، و تیم نصب آموزش لازم برای اتصالات اصطکاکی را دریافت کند.
نگهداری و پایش دوره ای
پس از بهره برداری، بازرسی های دوره ای سازه را جدی بگیرید: کنترل ترک ها در جوش ها، شل شدن احتمالی پیچ ها، خوردگی سطح، آسیب های ناشی از برخورد جرثقیل یا ماشین آلات، و تغییر شکل های غیرعادی. در محیط های خورنده، برنامه رنگ آمیزی دوره ای تهیه و ثبت شود. این اقدامات ساده، از هزینه های بزرگ بعدی جلوگیری می کند و عمر مفید سازه را افزایش می دهد.
جمع بندی نهایی
تیرآهن هاش به دلیل بال های پهن، ضخامت مناسب و ظرفیت خمشی—برشی بالا، مقطع ایده آلی برای سازه های سنگین و نیمه سنگین است.
تفاوت خانواده های HEA/HEB/HEM، گرید فولاد، روش تولید و جزئیات اتصال همگی در عملکرد نهایی مؤثرند.
برای خرید مطمئن، از فروشگاه های معتبر مانند آهنات استعلام بگیرید تا ضمن دریافت قیمت به روز، مدارک کیفی و خدمات جانبی نظیر برش، سوراخ کاری و ارسال پروژه ای را دریافت کنید.
در نهایت، یک انتخاب آگاهانه بین تیرآهن و هاش، و هماهنگی آن با سایر مصالح مانند میلگرد، شما را به سازه ای ایمن، اقتصادی و بادوام می رساند.
