روش تشخیص ضخامت واقعی پروفیل

---

روش تشخیص ضخامت واقعی پروفیل : یکی از رایج ترین مشکلات بازار مقاطع فولادی، اختلاف بین «ضخامت اسمی» و «ضخامت واقعی» پروفیل است.

خیلی وقت ها روی فاکتور یا در گفت وگوهای فروش، ضخامت یک عدد مشخص اعلام می شود، اما وقتی پروفیل به کارگاه می رسد و اندازه گیری می کنید، می بینید ضخامت واقعی کمتر است. همین اختلاف ظاهراً کوچک می تواند در استحکام، کیفیت جوش، دوام سازه، و حتی هزینه نهایی پروژه اثر بگذارد.

از آنجا که پروفیل در کاربردهای مختلفی مثل اسکلت های سبک، سازه های فلزی، در و پنجره، نرده، قفسه، سوله های سبک و ده ها مورد دیگر استفاده می شود، تشخیص ضخامت واقعی یک مهارت کلیدی برای خریدار است.

در این مقاله، روش های دقیق و کاربردی اندازه گیری، کنترل تلرانس ها، محاسبه وزن برای راستی آزمایی، نکات تحویل و بازرسی در محل، و اشتباهات رایج را قدم به قدم توضیح می دهیم. هر جا هم نیاز به استعلام یا خرید آنلاین از فروشنده معتبر باشد، از «آهنات» به عنوان مرجع آنلاین یاد می کنیم.

چرا ضخامت واقعی پروفیل مهم است؟

پروفیل ها (قوطی، مستطیلی، مربع، صنعتی، ساختمانی و ...) معمولاً با ضخامت های مشخص تولید می شوند. ضخامت، یکی از اصلی ترین عوامل تعیین کننده مقاومت خمشی، مقاومت فشاری و کیفیت اتصال (جوش یا پیچ) است. وقتی ضخامت کمتر از مقدار مورد انتظار باشد:

• مقاومت سازه کمتر می شود و احتمال خمش یا کمانش بالا می رود.
• جوشکاری سخت تر می شود (سوختگی لبه ها، کاهش نفوذ، یا ضعف اتصال).
• در بارهای ضربه ای یا تکرارشونده، احتمال ترک و خستگی افزایش می یابد.
• در پروژه های دقیق، ممکن است از استاندارد طراحی خارج شوید و مسئولیت فنی ایجاد شود.

در بسیاری از پروژه ها، پروفیل در کنار مقاطع دیگری مثل تیرآهن و محصولات تخت مانند ورق استفاده می شود. اگر ضخامت پروفیل کمتر باشد، هماهنگی مقاومت اجزا بهم می خورد و گاهی مجبور می شوید تقویت های اضافی با ورق یا تغییر جزئیات اتصال انجام دهید که هزینه پروژه را بالا می برد.

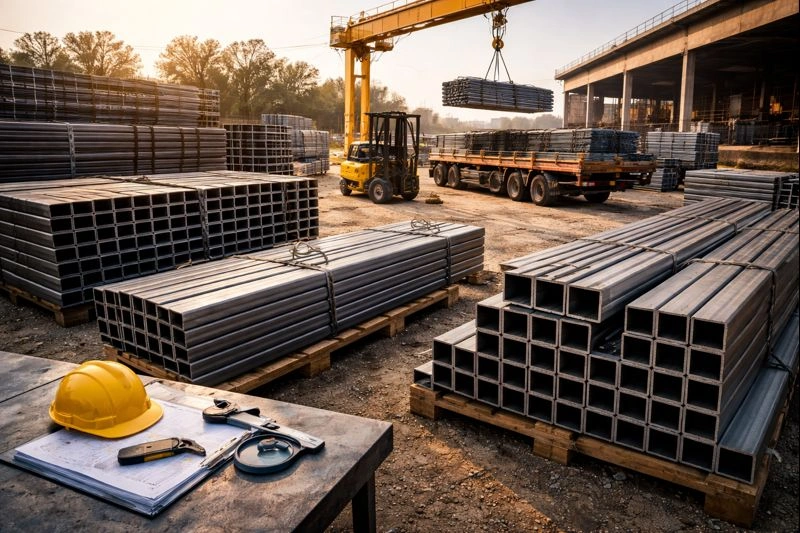

ضخامت اسمی یعنی چه و چرا با ضخامت واقعی فرق دارد؟

ضخامت اسمی همان عددی است که در مشخصات محصول گفته می شود؛ مثلاً پروفیل 40×40 با ضخامت 2 میلی متر. اما در تولید صنعتی، همیشه «تلرانس» وجود دارد؛ یعنی ممکن است ضخامت واقعی کمی بالاتر یا پایین تر از عدد اسمی باشد. این اختلاف اگر در بازه تلرانس استاندارد باشد، طبیعی است.

مشکل از جایی شروع می شود که اختلاف از تلرانس خارج شود یا عمداً محصولی با ضخامت کمتر به جای ضخامت بالاتر فروخته شود. این موضوع مخصوصاً در بازارهایی که نظارت ضعیف تر یا رقابت قیمتی شدیدتر است، بیشتر دیده می شود.

روش های تشخیص ضخامت واقعی پروفیل (از دقیق ترین تا سریع ترین)

برای تشخیص ضخامت واقعی، چند روش وجود دارد. بهترین کار این است که دو روش را با هم انجام دهید: اندازه گیری مستقیم + کنترل وزنی. چون اندازه گیری تنها در یک نقطه ممکن است گمراه کننده باشد، و وزن هم اگر طول شاخه یا ابعاد دقیق را درست ندانید ممکن است خطا بدهد.

روش ۱: اندازه گیری با میکرومتر (دقیق ترین روش)

میکرومتر ابزار بسیار دقیقی برای اندازه گیری ضخامت است و در کنترل کیفیت کارخانه ها هم استفاده می شود. اگر می خواهید واقعاً مطمئن شوید، میکرومتر بهترین گزینه است. اما یک نکته مهم دارد: باید در نقطه درست اندازه بگیرید.

پروفیل ها در محل جوش (درز) و در گوشه ها ممکن است ضخامت متفاوتی نشان دهند. برای اندازه گیری صحیح:

• در چند نقطه مختلف از شاخه اندازه بگیرید، نه فقط یک نقطه.
• نقاط نزدیک به جوش را جداگانه بررسی کنید.
• اگر سطح رنگ یا پوشش دارد، اثر پوشش را در نظر بگیرید (یا نقطه تمیز برای اندازه گیری انتخاب کنید).

میکرومتر به خصوص برای پروژه هایی که پروفیل نقش سازه ای جدی دارد، توصیه می شود. در پروژه هایی که با تیرآهن اجرا شده اند و پروفیل نقش عضو فرعی یا بادبند سبک دارد، باز هم کنترل ضخامت مهم است، چون این اعضا در پایداری کلی سازه اثر می گذارند.

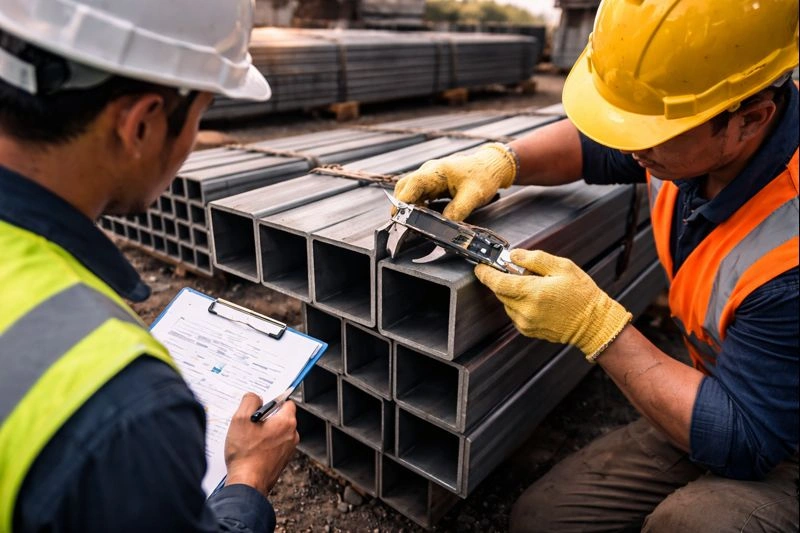

روش ۲: اندازه گیری با کولیس (کارگاهی و رایج)

کولیس در کارگاه ها رایج تر از میکرومتر است و اگر کولیس شما سالم و کالیبره باشد، می تواند اندازه گیری قابل قبولی بدهد. با کولیس می توانید ضخامت دیواره را از لبه مقطع اندازه بگیرید. اما باید دقت کنید که:

• کولیس های بی کیفیت یا ضربه خورده خطا دارند.
• اندازه گیری فقط در لبه ممکن است دقیق نباشد اگر لبه ها پلیسه داشته باشند.
• بهتر است قبل از اندازه گیری، پلیسه و ناهمواری را تمیز کنید.

کولیس برای کنترل اولیه هنگام تحویل بسیار خوب است. یعنی وقتی بار رسید، سریع چند شاخه را باز کنید، ضخامت را در چند نقطه چک کنید و اگر اختلاف فاحش بود، همان لحظه پیگیری کنید.

روش ۳: برش نمونه و اندازه گیری سطح مقطع (برای موارد حساس)

اگر پروژه حساس است یا اختلاف زیاد مشاهده کردید، یک قطعه کوتاه از پروفیل را برش بزنید و ضخامت را در سطح مقطع با ابزار دقیق اندازه گیری کنید. این روش، امکان مشاهده مستقیم ضخامت و کیفیت جوش را می دهد. البته هزینه برش و از بین رفتن یک قطعه را باید در نظر بگیرید، اما در پروژه های بزرگ ارزش دارد.

روش ۴: کنترل با وزن (راستی آزمایی سریع و کاربردی)

یک راه بسیار مهم برای تشخیص ضخامت واقعی، کنترل وزنی است. چون اگر ضخامت کمتر شود، وزن شاخه هم کاهش پیدا می کند. بنابراین با وزن کردن یک شاخه و مقایسه با وزن مورد انتظار (برای طول مشخص)، می توانید بفهمید آیا ضخامت واقعی نزدیک به عدد ادعایی هست یا خیر.

این روش در کارگاه ها کاربرد زیادی دارد، چون حتی اگر ابزار دقیق نداشته باشید، با یک باسکول یا ترازوی مناسب می توانید کنترل کنید. اما برای اینکه این روش درست باشد:

• طول شاخه دقیق باشد (مثلاً 6 متر یا 12 متر).
• ابعاد مقطع (عرض و ارتفاع) واقعی باشد، نه فقط اسمی.
• وزن کشی دقیق باشد (ترازوی کالیبره، سطح صاف، بدون بار اضافی).

کنترل وزنی مخصوصاً وقتی خرید شما از نوع ورق و پروفیل ترکیبی است، ارزش بیشتری دارد. چون اگر ورق یا پروفیل کمتر از استاندارد باشد، در مرحله ساخت ممکن است مجبور شوید با ورق های تقویتی دوباره کاری کنید یا طرح اتصال را تغییر دهید.

روش ۵: بررسی استاندارد کارخانه و مشخصات تولید

برخی تولیدکنندگان معتبر، مشخصات فنی نزدیک تری به استاندارد ارائه می دهند و کنترل کیفیت بهتری دارند. اگر از فروشنده معتبر خرید می کنید، معمولاً می توانید اطلاعات دقیق تری درباره ضخامت، تلرانس و گرید دریافت کنید. استفاده از مرجع آنلاین مثل «آهنات» کمک می کند در سفارش و مشخصات، شفاف تر عمل کنید و اختلاف های رایج کمتر شود.

برای مشاهده دسته بندی ها و انتخاب دقیق تر می توانید از صفحه پروفیل در آهنات شروع کنید و مشخصات را با نیاز پروژه تطبیق دهید. اگر بارگذاری و ساخت سازه شما ترکیبی است، بررسی صفحه ورق و همچنین مقاطع سازه ای مثل تیرآهن هم در تصمیم گیری کلی مفید است.

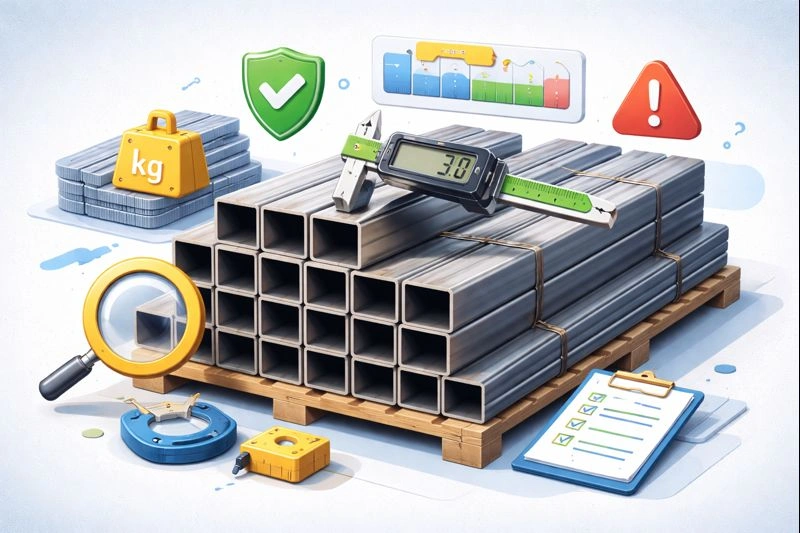

کجاها باید ضخامت را اندازه بگیریم؟ (نقاط درست اندازه گیری)

یک اشتباه رایج این است که خریدار فقط یک نقطه را اندازه می گیرد و نتیجه می گیرد کل بار همان است. در حالی که ممکن است در طول شاخه اختلاف باشد یا در بخش های مختلف مقطع، ضخامت کمی تفاوت داشته باشد. برای کنترل بهتر:

• از هر بندیل یا هر دسته، چند شاخه را به صورت تصادفی انتخاب کنید.
• روی هر شاخه، حداقل 3 نقطه در طول شاخه اندازه بگیرید.
• در هر نقطه، هم نزدیک به گوشه و هم وسط دیواره را بررسی کنید (اگر امکانش هست).
• درز جوش را جداگانه چک کنید، اما معیار اصلی را دیواره اصلی قرار دهید.

اگر اختلاف ها زیاد است، احتمالاً یا تلرانس خارج از استاندارد است یا بار ترکیبی از چند سری تولید است. در این حالت بهتر است همان لحظه با فروشنده مطرح کنید.

ضخامت واقعی چه مقدار اختلاف می تواند داشته باشد؟

تلرانس ها به استاندارد تولید و نوع پروفیل وابسته است و یک عدد ثابت برای همه وجود ندارد. اما قاعده عملی برای خریدار این است:

• اگر اختلاف خیلی جزئی و یکنواخت باشد، ممکن است در محدوده تلرانس باشد.
• اگر اختلاف محسوس باشد یا بین شاخه ها اختلاف زیاد باشد، باید جدی پیگیری شود.
• اگر فروشنده ضخامت مشخصی را فروخته اما اختلاف قابل توجه است، به معنای عدم تطابق کالای تحویلی با سفارش است.

برای اینکه درگیر اختلاف های مبهم نشوید، بهتر است هنگام سفارش، علاوه بر ضخامت اسمی، «حداقل ضخامت قابل قبول» را هم در مکاتبه یا فاکتور مشخص کنید.

ترفندهای رایج بازار که باعث خطای خریدار می شود

۱) اندازه گیری روی رنگ یا پوشش

اگر پروفیل رنگ شده یا پوشش دار باشد، ممکن است ضخامت به صورت ظاهری بیشتر نشان داده شود. اندازه گیری باید روی نقطه ای انجام شود که اثر رنگ حداقل باشد یا با در نظر گرفتن ضخامت پوشش تحلیل شود.

۲) اندازه گیری روی گوشه ها

گوشه های پروفیل ممکن است ضخامت متفاوتی داشته باشند و معیار خوبی برای ضخامت دیواره اصلی نیستند. بهتر است دیواره اصلی در بخش میانی ملاک قرار گیرد.

۳) اعتماد به تعداد شاخه و ظاهر بندیل

ظاهر بندیل یا تعداد شاخه ها هیچ تضمینی برای ضخامت واقعی نیست. تنها روش مطمئن، اندازه گیری و کنترل وزنی است.

۴) مخلوط شدن بار از چند تولیدکننده

گاهی در یک ارسال، بار از چند خط تولید یا چند سری متفاوت ترکیب می شود. نتیجه این است که بعضی شاخه ها ضخامت بهتری دارند و بعضی کمتر. انتخاب تصادفی و نمونه برداری گسترده تر کمک می کند این موضوع را تشخیص دهید.

چک لیست تحویل پروفیل در کارگاه (بدون تجهیزات پیچیده)

اگر می خواهید در زمان تحویل، سریع و حرفه ای کنترل کنید، این روال را انجام دهید:

• از هر بندیل یا دسته، چند شاخه را تصادفی باز کنید.
• ضخامت را با کولیس در چند نقطه اندازه بگیرید.
• یکی دو شاخه را وزن کنید و با وزن مورد انتظار مقایسه کنید.
• درز جوش و یکنواختی سطح را بررسی کنید.
• در صورت اختلاف قابل توجه، همان لحظه ثبت کنید (عکس/یادداشت) و با فروشنده هماهنگ کنید.

اگر خرید شما آنلاین است، بهتر است قبل از ارسال، مشخصات دقیق را دوباره چک کنید. مثلاً در صفحه پروفیل در آهنات، ضخامت و نوع پروفیل را دقیق انتخاب کنید و در توضیحات سفارش هم ذکر کنید که کنترل ضخامت هنگام تحویل انجام می شود.

همچنین اگر پروژه شما با محصولات تخت مانند ورق هم سر و کار دارد، بهتر است کنترل ضخامت را برای ورق هم انجام دهید، چون تلرانس ضخامت در ورق هم می تواند روی کیفیت ساخت و اتصالات اثر بگذارد.

در سازه های فلزی سنگین تر، هماهنگی بین پروفیل ها و مقاطع اصلی مثل تیرآهن اهمیت بیشتری دارد. اگر ضخامت پروفیل کم باشد، ممکن است اتصال به تیرآهن نیاز به تقویت با ورق یا تغییر جزئیات داشته باشد که هزینه را بالا می برد.

پروفیل استاندارد بخریم یا پروفیل سبک تر؟ تصمیم درست چیست؟

گاهی خریدار آگاهانه به سراغ پروفیل سبک تر می رود تا هزینه را کم کند. این کار فقط وقتی منطقی است که:

• طراحی سازه و بارگذاری سبک باشد و مهندس طراح تایید کند.
• کاربری صرفاً تزئینی یا غیرسازه ای باشد.
• اتصالات و جوشکاری با ضخامت کمتر سازگار باشد.

اما اگر قرار است پروفیل نقش سازه ای داشته باشد (مثل قاب ها، زیرسازی های سنگین، یا اعضای باربر)، کاهش ضخامت یک ریسک جدی است. در چنین شرایطی، بهتر است کیفیت و ضخامت مطابق استاندارد تهیه شود و از فروشنده معتبر خرید کنید.

جمع بندی

تشخیص ضخامت واقعی پروفیل با چند ابزار ساده و یک روال درست کاملاً ممکن است. بهترین روش، ترکیب اندازه گیری مستقیم (میکرومتر یا کولیس) با کنترل وزنی و نمونه برداری تصادفی از چند شاخه است. با این کار، هم جلوی خرید پروفیل کم ضخامت را می گیرید و هم در زمان تحویل، اختلاف ها را سریع تشخیص می دهید. اگر برای خرید و استعلام مشخصات به مرجع آنلاین نیاز دارید، «آهنات» می تواند انتخاب مناسبی باشد تا مشخصات کالا شفاف تر و فرآیند تامین حرفه ای تر شود.

برای بررسی محصولات مرتبط، می توانید صفحه پروفیل را ببینید و همچنین در صورت نیاز به مقاطع سازه ای و محصولات تخت، صفحات تیرآهن و ورق هم به تصمیم گیری شما کمک می کنند.
