لوله مانیسمان -بدون درز- انتخاب حرفه ای برای فشار و دمای بالا
وقتی صحبت از ایمنی، اطمینان و تحمل فشار بالا در خطوط انتقال سیالات می شود، تقریباً همه مهندسان به سراغ «لوله مانیسمان» یا همان لوله بدون درز می روند.
دلیلش هم روشن است: نبودن درز طولی روی بدنه لوله، احتمال نشتی، شکستن یا ترک خوردن در نقطه جوش را به حداقل می رساند و لوله را برای شرایط کاری سخت مثل بخار داغ، گاز تحت فشار، روغن های صنعتی، خطوط آتش نشانی، پالایشگاهی و حتی حفاری مناسب می کند.
در بازار ایران هم این نام آن قدر جا افتاده که خیلی ها به هر لوله ای که درزش دیده نشود می گویند «مانیسمان»، در حالی که در اصل «مانیسمان» به روش تولیدی برمی گردد که در قرن نوزدهم توسط برادران مانیسمان آلمانی معرفی شد.
امروز هم اگر بخواهید از یک فروشنده معتبر آنلاین مثل «آهنات» استعلام بگیرید، احتمالاً از شما می پرسند:
- کاربری تان فشار است یا آتش نشانی؟
- چه سایزی می خواهید؟
- استانداردش را می دانید؟
اینجاست که داشتن یک راهنمای جامع مثل همین متن، خرید را برای شما خیلی راحت تر می کند.

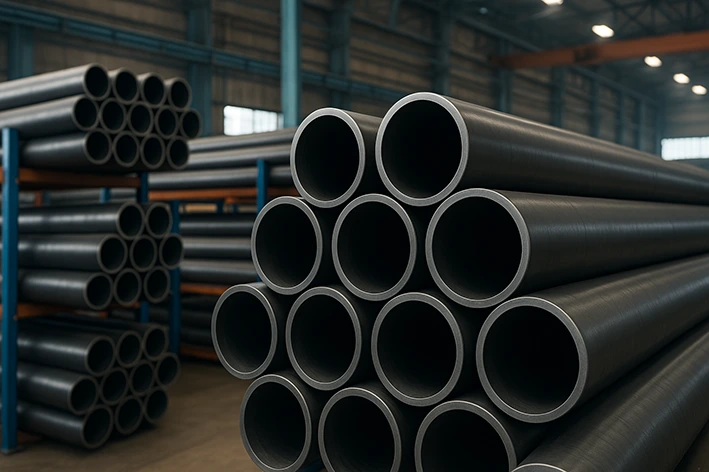

لوله مانیسمان چیست؟ تعریف ساده اما دقیق
لوله مانیسمان (Seamless Pipe) لوله ای است که در فرآیند تولید آن هیچ جوش یا درزی روی بدنه ایجاد نمی شود و به همین دلیل آن را «بدون درز» می نامند.
در لوله های معمولی یا درزدار، ورق فولادی را رول می کنند، درز آن را جوش می دهند و بعد کالیبره می کنند؛ اما در لوله مانیسمان، از یک شمش یا بیلت فولادی توپر شروع می کنند، آن را سوراخ کرده و به کمک فرآیندهای نورد، کشش و پیرسینگ، تبدیل به لوله می نمایند. حذف جوش یعنی حذف ضعیف ترین نقطه سازه؛ پس نتیجه، لوله ای یکنواخت با استحکام بالا در تمام محیط مقطع است.
همین ویژگی باعث می شود خیلی از طراحان خطوط حساس، در شرایطی که احتمال ضربه قوچ، شوک حرارتی، فشار ناگهانی، یا خوردگی موضعی وجود دارد، اول از همه سراغ لوله بدون درز بروند.
تفاوت لوله مانیسمان با لوله های درزدار معمولی
شاید بپرسید وقتی لوله های درزدار ارزان ترند، چرا باید سراغ مانیسمان رفت. پاسخ در ریسک و شرایط بهره برداری است. لوله های درزدار (ERW یا SSAW) تا وقتی در فشارهای کم و متوسط، یا در کاربری های ساختمانی و انتقال آب سرد استفاده شوند، بسیار اقتصادی و کاربردی اند. حتی بعضی از آن ها را گالوانیزه می کنند و به شکل لوله گالوانیزه در سیستم تأسیسات و گلخانه استفاده می شود.
اما وقتی پای فشار بالا، سیالات خطرناک، گاز و بخار یا دمای بالا وسط باشد، درز جوش نقطه ای است که می تواند به مرور زمان در اثر خستگی، خوردگی از داخل، یا نوسان فشار ضعیف شود.
در لوله مانیسمان چون درزی وجود ندارد، توزیع تنش ها یکنواخت تر است، تست های هیدرو و غیرمخرب جواب های مطمئن تری می دهند و عمر بهره برداری بالاتر می رود.
از طرف دیگر، لوله های بدون درز معمولاً قابلیت ماشین کاری و رزوه کاری بهتری دارند و برای ساخت اتصالات رزوه ای یا نواحی حساس تجهیزاتی مناسب تر هستند.
فرآیند تولید لوله مانیسمان؛ از بیلت تا لوله ای بدون درز
تولید این لوله ها معمولاً با یک بیلت فولادی با کیفیت شیمیایی کنترل شده آغاز می شود. بیلت تا دمای مناسب (بسته به فولاد پایه) گرم می شود و سپس وارد دستگاه سوراخ کاری (piercing) می گردد.
در این مرحله با حرکت متمرکز غلتک ها و سنبه، حفره اولیه در مرکز بیلت ایجاد می شود. بعد از آن، لوله نیمه ساخته وارد قفسه های نورد و کشش می شود تا قطر بیرونی کوچک تر، ضخامت دیواره یکنواخت و طول بیشتر به دست بیاورد.
برای رسیدن به ابعاد دقیق تر و سطح داخلی-خارجی صاف تر، گاهی از فرآیندهای سردکاری (Cold Drawn Seamless – CDS) استفاده می شود. به بیان ساده، در تولید لوله مانیسمان ابتدا ماده اولیه به شکل لوله درمی آید و سپس ابعاد آن اصلاح می شود، در حالی که در لوله درزدار اول ورق را به شکل لوله درمی آوریم و درز را جوش می دهیم. همین تفاوت منبع شکل گیری، همه تفاوت های فنی بعدی را ایجاد می کند.
استانداردهای رایج لوله مانیسمان
در بازار ایران اغلب با نام های آشنا و بین المللی مواجه می شویم. استاندارد آمریکایی ASME/ASTM در گروه هایی مثل ASTM A106 برای دما و فشار بالا، ASTM A53 یا ASTM A179 برای مبدل های حرارتی، و ASTM A335 برای سرویس های آلیاژی با دمای بالا شناخته می شوند. استاندارد API 5L هم برای خطوط انتقال نفت و گاز مطرح است.
در اروپا و آسیا، استانداردهای DIN و EN هم رایج اند. وقتی از فروشنده ای مثل «آهنات» استعلام می گیرید، اگر استاندارد را اعلام کنید کار سریع تر و دقیق تر پیش می رود، چون هر استاندارد محدوده ترکیب شیمیایی، تست، مارکینگ و حتی تلرانس های خودش را دارد. برای مثال، لوله مانیسمان گرید B یا A106 Gr.B در ایران بسیار پرمصرف است، چون هم قیمت مناسبی دارد و هم برای بیشتر پروژه های صنعتی جواب می دهد.
انواع لوله مانیسمان از نظر سایز و ضخامت
لوله های بدون درز در سایزهای بسیار کوچک تا بسیار بزرگ تولید می شوند. از لوله های ابزار دقیق و بویلری با قطرهای کم شروع می کنیم تا لوله های انتقال سیال در سایزهای چند اینچ و حتی تا حدود ۲۴ اینچ.
ضخامت دیواره بر اساس «اسکجول» (Schedule) بیان می شود؛ اسکجول ۲۰، ۴۰، STD، XS، XXS و … که هرکدام ضخامت مشخصی دارند.
اسکجول های پایین تر سبک تر و اقتصادی ترند و اسکجول های بالا برای فشار و دمای بالاتر استفاده می شوند.
نکته اینجاست که در لوله مانیسمان چون جوش نداریم، می توان دیواره های ضخیم تر را هم با اطمینان برای فشارهای زیاد به کار گرفت. در زمان سفارش حتماً سایز اسمی (NPS)، قطر بیرونی (OD)، ضخامت یا اسکجول و طول شاخه را مشخص کنید تا فروشنده دقیقاً همان را فاکتور کند.
در «آهنات» معمولاً امکان تأمین شاخه ۶ متری، ۱۲ متری یا برش در طول های خاص برای پروژه وجود دارد.
کاربردهای مهم لوله مانیسمان
به طور کلی هرجا بحث «فشار»، «دما»، «ایمنی» و «توقف ناپذیری» مطرح باشد، لوله مانیسمان حضور دارد. خطوط انتقال بخار در کارخانه ها، خطوط هیدرولیک و پنوماتیک فشار بالا، سیستم های اطفای حریق صنعتی، بویلرها و مبدل های حرارتی، پالایشگاه ها و پتروشیمی ها، خطوط انتقال نفت و گاز، سیستم های آتش نشانی در برج ها، صنایع کشتی سازی و حتی برخی سازه های حساس در صنایع دفاعی.
در پروژه های ساختمانی معمولی شاید بتوان از لوله گالوانیزه استفاده کرد، اما در سیستم های صنعتی که نشت بخار یا گاز قابل قبول نیست، یا در خطوطی که امکان تعمیر سریع وجود ندارد، لوله بدون درز انتخاب اول است.
همچنین در سیستم های آتش نشانی و اسپرینکلر، مهندسان به دنبال قطعه ای هستند که هم تست فشار را به خوبی پاس کند و هم در طول زمان کیفیتش افت نکند؛ مانیسمان در این جا هم نامزد جدی است.
مزایای فنی لوله بدون درز
مزیت اول و بدیهی، نبود درز است. همین حذف درز، نقطه ای که بیشترین تنش و احتمال شکست را دارد از بین می برد. مزیت دوم، یکنواختی ضخامت و خواص در محیط مقطع است؛ چیزی که برای تحمل فشار داخلی خیلی اهمیت دارد.
مزیت سوم، مقاومت بهتر در برابر خوردگی موضعی در محل جوش است، چون جوشی وجود ندارد که منطقه HAZ ایجاد کند. مزیت چهارم، تحمل بهتر شوک های ناگهانی و ضربه قوچ است؛ در خطوطی که پمپ روشن و خاموش می شود یا ولوها به سرعت بسته می شوند، فشار ناگهانی می تواند جوش را آسیب بزند اما در مانیسمان ریسک کمتر است.
مزیت پنجم، امکان ماشین کاری، رزوه کاری و تبدیل به اتصالات بدون نگرانی از جدا شدن درز. مزیت ششم، پذیرفتن تست های سخت گیرانه تر مثل تست هیدرواستاتیک با فشارهای بالا، تست اولتراسونیک و ادی کارنت. همین مزایا توجیه می کند که چرا این لوله گران تر از لوله درزدار است.
مقایسه لوله مانیسمان با لوله گالوانیزه
بعضی خریداران تازه کار می پرسند «ما برای آب ساختمان یا گلخانه لوله می خواهیم، مانیسمان بگیریم یا گالوانیزه؟» پاسخ این است که این دو اصلاً برای دو دنیا طراحی شده اند. لوله گالوانیزه معمولی از لوله درزدار تولید می شود و سپس با پوشش روی (Zn) محافظت می گردد تا در برابر زنگ زدگی و رطوبت مقاوم شود. برای آب رسانی، آبیاری، گلخانه، برخی سیستم های تهویه، حتی دکل های سبک و حصارکشی، این لوله عالی است. اما برای بخار داغ، آب داغ تحت فشار، روغن و گاز، یا سرویس های آتش نشانی صنعتی، پوشش گالوانیزه به تنهایی کافی نیست و ساختار درزدار می تواند نقطه ضعف باشد.
در آن شرایط، لوله مانیسمان انتخاب ایمن تری است. البته اگر خط شما هم به مقاومت خوردگی نیاز داشته باشد و هم به مقاومت فشار، می توانید بعد از تولید مانیسمان، آن را گالوانیزه گرم یا پوشش دهی کنید؛ این کار در پروژه های ساحلی یا مناطق خورنده مرسوم است.
لوله مانیسمان ایرانی یا وارداتی؟
در بازار ایران هم تولیدات داخلی دیده می شود و هم لوله های وارداتی از کشورهایی مثل چین، هند، روسیه و در برخی دوره ها اروپا. لوله داخلی مزیت تأمین سریع و قیمت پایدارتر دارد و در بسیاری از کاربری ها کیفیتش پاسخ گوست. لوله های وارداتی ممکن است تنوع سایز و استاندارد بالاتری داشته باشند، مثلاً در سایزهای خاص یا آلیاژی. برای پروژه های حساس پتروشیمی یا نفت و گاز، کارفرما معمولاً برند و کشور مبدا را هم مشخص می کند.
چیزی که مهم است، خرید از مجموعه ای است که شناسنامه کالا، گواهی تست، سایز واقعی و تلرانس ها را شفاف اعلام کند. «آهنات» معمولاً هم امکان تأمین برندهای پرمصرف وارداتی را دارد و هم تولیدات مرغوب داخلی را عرضه می کند، بنابراین می توانید طبق بودجه و حساسیت پروژه انتخاب کنید.
قیمت لوله مانیسمان چگونه تعیین می شود؟
قیمت این لوله نسبت به لوله درزدار بالاتر است و طبیعی هم هست، چون هم ماده اولیه مرغوب تری می خواهد، هم فرآیند تولیدش پیچیده تر است و هم کنترل کیفی سخت تری دارد. اما عوامل اصلی قیمت را بشناسید:
- اول، سایز و ضخامت؛ هرچه قطر و اسکجول بالاتر باشد، وزن و قیمت افزایش می یابد.
- دوم، استاندارد و گرید؛ فولادهای آلیاژی یا دما بالا قیمت بیشتری دارند.
- سوم، منبع و برند؛ وارداتی بودن یا شهرت کارخانه روی قیمت اثر دارد.
- چهارم، خدمات جانبی مثل برش، رزوه، پوشش، هیدروتست و بسته بندی ویژه.
- پنجم، شرایط روز بازار فولاد داخلی و نرخ ارز. پیشنهاد هوشمندانه این است که برای پروژه های بزرگ،
قیمت را از چند مرکز بگیرید اما روی مراکز معتبر مثل «آهنات» تمرکز کنید که هم فاکتور رسمی می دهند، هم موجودی انبارشان واقعی است و هم در صورت مغایرت، پاسخگو هستند.
چطور انتخاب سایز و کلاس فشار را درست انجام دهیم؟
در خطوط فرایندی و تأسیسات صنعتی، معمولاً طراح بر اساس فشار کاری، دما، نوع سیال و استاندارد مرجع، سایز و ضخامت را تعیین می کند. اگر نقشه دارید، عین همان را سفارش دهید و از تغییر سلیقه ای خودداری کنید، چون هر میلی متر ضخامت در فشارهای بالا معنا دارد.
اگر نقشه ندارید و صرفاً می خواهید خطی را با لوله مطمئن اجرا کنید، مشخصات زیر را آماده کنید و به واحد فروش «آهنات» بگویید: نوع سیال (آب داغ، بخار، گاز، روغن)، دمای کاری، فشار کاری، طول مسیر، نوع اتصال (رزوه ای، فلنجی، جوشی)، محیط نصب (سوله، فضای باز، مناطق خورنده)، و این که خط حساس و دائم الکار است یا نه. با این اطلاعات به راحتی می توان سایز، اسکجول و حتی جنس پوشش را پیشنهاد داد.
نکات مهم در نصب و جوشکاری لوله مانیسمان
بسیاری فکر می کنند چون لوله بدون درز است، پس دیگر در نصب و جوشکاری سختی نداریم. درحالی که برای حفظ کیفیت و عدم ایجاد تنش موضعی باید ظرافت به خرج داد.
- اول، برش را با اره نواری یا دستگاهی انجام دهید که لبه را له نکند.
- دوم، قبل از جوش، پخ زنی دقیق متناسب با ضخامت انجام دهید تا نفوذ کامل جوش حاصل شود.
- سوم، تمیزکاری داخل و بیرون لبه ها را جدی بگیرید، به خصوص در لوله هایی که قرار است برای بخار یا گاز استفاده شوند.
- چهارم، از الکترود یا سیم جوش متناسب با گرید لوله استفاده کنید تا درز جوش از خود لوله ضعیف تر نشود.
- پنجم، در خطوط حساس، بعد از جوش تست هیدرو یا تست NDT انجام دهید تا از نبود ترک و حفره اطمینان پیدا کنید.
در کارگاه های حرفه ای، مرحله پس گرم یا تنش زدایی هم برای جلوگیری از تمرکز تنش انجام می شود.
حمل، انبارداری و نگهداری
لوله مانیسمان معمولاً در بندیل های بسته بندی شده تحویل می شود اما در انبار پروژه باید نکاتی را رعایت کنید تا لبه ها و سطح آسیب نبیند. روی سطح صاف و خشک انبار کنید، از تماس مستقیم با زمین مرطوب خودداری کنید، در فضای باز روی لوله را بپوشانید تا زنگ زدگی سطحی پیش نیاید، و هنگام جابجایی با جرثقیل یا لیفتراک، از بست های نرم یا اسلینگ استفاده کنید تا ضربه به بدنه وارد نشود. اگر قرار است بعداً خط شما گالوانیزه یا رنگ شود، مراقب باشید خراش های عمیق ایجاد نشود چون بعداً زیر پوشش نمایان خواهد بود.
چرا خرید از آهنات منطقی است؟
بازار لوله در ایران بسیار متنوع است و متأسفانه بعضی مواقع لوله های درزدار به عنوان مانیسمان فروخته می شوند، یا لوله هایی با تست های ناقص به کارگاه ها می رسد. خرید از یک مجموعه خوش نام مثل «آهنات» این ریسک را به حداقل می رساند. این مجموعه ها معمولاً اسناد کیفی، کشور سازنده، سایز واقعی، نوع بسته بندی، زمان تحویل و حتی خدمات برش و رزوه را شفاف اعلام می کنند.
از همه مهم تر، امکان استعلام آنلاین یا تلفنی سریع دارند و شما می توانید قبل از خرید، موجودی و قیمت روز را بدانید. در پروژه هایی که تحویل به موقع و بدون مغایرت اهمیت دارد، چنین شراکتی عملاً بخشی از مدیریت ریسک پروژه است.
اشتباهات رایج خریداران
- اولین اشتباه، خرید لوله بدون اعلام استاندارد یا فشار کاری است؛ ممکن است لوله ای بخرید که از نظر قطر درست است اما برای فشار خط شما کافی نیست.
- دومین اشتباه، مقایسه صرف قیمت مانیسمان با لوله معمولی است؛ باید هزینه توقف خط، تعمیر، تعویض و حتی خسارت ایمنی را هم در نظر گرفت.
- سومین اشتباه، بریدن و رزوه کردن لوله بدون درنظرگرفتن کاهش ضخامت مؤثر در محل رزوه است؛ برای خطوط فشار بالا بهتر است از اتصالات جوشی یا فلنجی استفاده شود.
- چهارمین اشتباه، ذخیره سازی غیراصولی و قرار دادن لوله در معرض رطوبت و گل و لای است؛ این کار عمر لوله را کم می کند و در زمان نصب دردسر به وجود می آورد.
نمونه سناریوهای واقعی استفاده از لوله مانیسمان
فرض کنید در یک کارخانه غذایی، بخار داغ را در دمای بیش از ۱۸۰ درجه سانتی گراد و فشار بالا به خطوط مختلف می برید.
در این حالت، اگر از لوله درزدار استفاده کنید، هم عمر خط کم می شود و هم در صورت پاشش بخار، ایمنی پرسنل به خطر می افتد.
یا در یک مجتمع پتروشیمی که گاز هیدروکربنی تحت فشار عبور می دهد، کوچک ترین نشتی می تواند سبب انفجار شود؛ بنابراین لوله بدون درز انتخاب طبیعی است.
در سیستم های اطفای حریق صنعتی هم که ممکن است سال ها خاموش باشد و ناگهان در فشار بالا وارد مدار شود، لوله مانیسمان بهترین تضمین برای عدم ترک و عدم نشت در زمان فعال سازی است.
حتی در صنایع دریایی، جایی که خوردگی و ضربه مکانیکی هم زمان وجود دارد، ترکیب لوله مانیسمان با پوشش مناسب نتیجه ای مطمئن می دهد.
لینک سازی داخلی با کلمات لوله و لوله گالوانیزه
اگر این مقاله را در یک سایت تخصصی آهن و فولاد یا فروشگاه آنلاین درج می کنید، دو کلمه پرتکرار و مهمی که باید در متن به صفحات دیگر لینک دهید، همین ها هستند: لوله و لوله گالوانیزه. اولی، دسته مادر شماست و دومی، یکی از پرجست وجوترین محصولات در تأسیسات. کاربری که برای مانیسمان آمده، ممکن است در نهایت ببیند پروژه اش فشار بالا نیست و به سمت گالوانیزه برود، یا برعکس، از گالوانیزه به این نتیجه برسد که باید مانیسمان بخرد. پس این لینک سازی کمک می کند کاربر در سایت شما بماند و در نهایت، همان جا از «آهنات» یا هر فروشنده معتبر دیگری خرید کند.
جمع بندی
لوله مانیسمان یا لوله بدون درز، محصولی استراتژیک در صنعت است؛ محصولی که شاید در نگاه اول گران تر از لوله های درزدار یا حتی بعضی انواع لوله گالوانیزه باشد، اما در مجموع هزینه مالکیت (Total Cost of Ownership) را کم می کند، چون دوام بیشتر، ایمنی بالاتر و نیاز کمتر به توقف و تعمیر دارد. اگر پروژه شما با بخار، گاز، روغن داغ، مواد شیمیایی یا فشار بالا سر و کار دارد، تعارف را کنار بگذارید و از ابتدا مانیسمان بگیرید. اگر هم شکی دارید، می توانید با واحد فنی یا فروش «آهنات» مشورت کنید تا بر اساس استاندارد، دما و فشار، بهترین گرید و سایز را معرفی کنند. ترکیب یک محصول درست با یک تأمین کننده قابل اعتماد، همان چیزی است که پروژه را بدون دردسر تا انتها می برد.
سؤالات متداول درباره لوله مانیسمان (بدون درز)
- لوله مانیسمان چیست و چه تفاوتی با لوله درزدار دارد؟
لوله مانیسمان از سوراخ کاری و نورد یک بیلت فولادی تولید می شود و هیچ درزی روی بدنه ندارد، درحالی که لوله درزدار از ورق رول شده و جوش خورده ساخته می شود. نبود درز یعنی ایمنی و تحمل فشار بیشتر.
- لوله مانیسمان برای چه کارهایی استفاده می شود؟
برای خطوط بخار، نفت و گاز، سیستم های اطفای حریق، مبدل های حرارتی، صنایع پتروشیمی، خطوط فشار قوی و جاهایی که نشت یا ترک اصلاً قابل قبول نیست.
- قیمت لوله مانیسمان چطور مشخص می شود؟
سایز، ضخامت یا اسکجول، استاندارد، برند یا کشور سازنده، خدمات جانبی و شرایط روز بازار روی قیمت اثر دارند. برای قیمت دقیق باید از فروشنده معتبر مثل آهنات استعلام بگیرید.
- آیا لوله مانیسمان را می توان گالوانیزه کرد؟
بله، اگر خط شما هم به مقاومت فشار و هم به مقاومت خوردگی نیاز داشته باشد، می توان بعد از تولید لوله بدون درز آن را گالوانیزه گرم یا با پوشش مناسب پوشاند.
- از کجا لوله مانیسمان مطمئن بخریم؟
از تأمین کنندگان معتبر و پاسخگو مثل «آهنات» که اسناد کیفی، مشخصات فنی، برند، سایز واقعی و خدمات برش و رزوه را شفاف ارائه می کنند.
