موارد استفاده از ناودانی و نبشی در ساختمان و صنعت

---

مقاطع فولادی باز مانند ناودانی، نبشی و سپری از پرکاربردترین پروفیل ها در پروژه های ساختمانی، صنعتی و زیرساختی هستند. شاید در نگاه اول، این مقاطع در مقایسه با تیرآهن یا ستون های اصلی کمتر به چشم بیایند، اما در عمل بخش زیادی از استحکام، اتصال و تکمیل سازه بر دوش همین اعضای ظاهراً ساده است.

این مقاطع با ترکیب مناسبی از استحکام، وزن قابل قبول و سهولت اجرا، در زیرسازی ها، اتصالات، اسکلت های فرعی، سوله ها، سکوهای صنعتی، پله ها، سینی های کابل و ده ها کاربرد دیگر به کار گرفته می شوند.

انتخاب نوع مناسب ناودانی، نبشی و سپری در هر قسمت سازه، نیازمند درک صحیحی از نقش سازه ای، نوع بارگذاری، شرایط محیطی و جزئیات اجرایی است. در کنار این موضوع، تامین این مقاطع از یک فروشنده معتبر نیز اهمیت زیادی دارد؛ جایی که فروشگاه آنلاین آهنات می تواند با ارائه تنوع ابعادی، مشخصات فنی شفاف و امکان استعلام به روز، فرآیند خرید را برای مهندسان، پیمانکاران و سازندگان ساده تر کند.

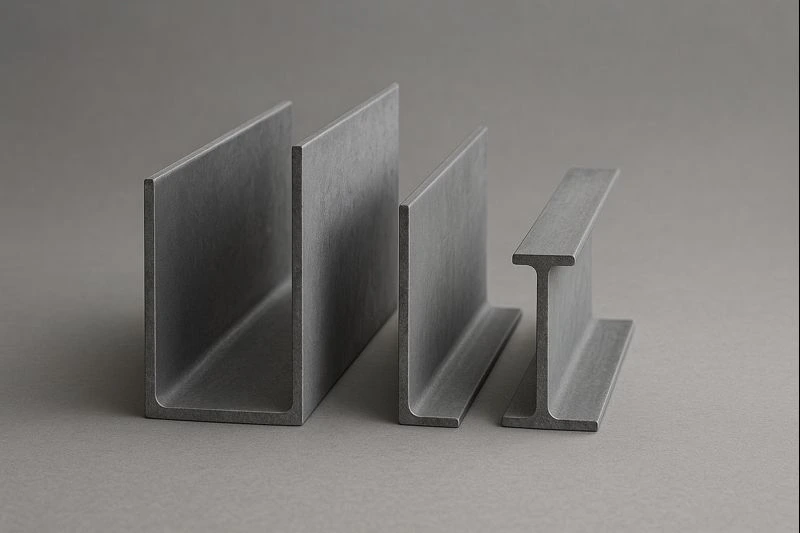

ناودانی و نبشی چه هستند و چه تفاوتی با سپری دارند؟

ناودانی یک مقطع فولادی با شکل U (یو) است که دو بال و یک جان دارد و در انواع سبک و سنگین تولید می شود. این مقطع به دلیل فرم هندسی خود، برای تحمل خمش در یک جهت و ایجاد مقاطع مرکب، گزینه ای بسیار کاربردی است. ناودانی می تواند به صورت منفرد یا در ترکیب با مقاطع دیگر، در نقش تیر فرعی، مهاربندی، شاسی و حتی قاب های خاص ظاهر شود.

نبشی مقطع L شکل (زاویه دار) است که می تواند بال مساوی یا نامساوی داشته باشد. این مقطع، یکی از قدیمی ترین و متداول ترین پروفیل های فولادی است و با توجه به شکل زاویه دار خود، در نقش اتصال دهنده، تکیه گاه، نبشی کشی دیوارها، اعضای خرپایی و بسیاری کاربردهای دیگر استفاده می شود. بسیاری از اتصالات پیچی و جوشی در اسکلت های فلزی، با استفاده از انواع مختلف نبشی اجرا می شوند و به همین دلیل نبشی از ارکان اصلی جعبه ابزار هر طراح و مجری سازه فلزی محسوب می شود.

سپری نیز مقطعی T شکل است که در نگاه اول شبیه یک تی معکوس دیده می شود. این مقطع برای زیرسازی سقف ها، اجرای تیغه ها، شیشه بندی ها و برخی سازه های سبک استفاده می شود. سپری می تواند به صورت منفرد یا در ترکیب با شیشه، پانل های سبک، ورق ها و شبکه های فلزی، نقش نگهدارنده و تقسیم کننده بار را ایفا کند. در پروژه های معماری و دکوراتیو، سپری به دلیل ظاهر و فرم خاص خود، گاهی علاوه بر نقش سازه ای، نقش زیبایی شناختی نیز پیدا می کند.

موارد استفاده از ناودانی در ساختمان سازی

در ساختمان سازی، ناودانی یکی از مقاطع کلیدی در شاسی کشی، زیرسازی و تقویت المان های مختلف است. این مقطع می تواند در ترکیب با تیرآهن، قوطی و سایر پروفیل ها، سازه ای یکپارچه و مستحکم ایجاد کند. در بسیاری از ساختمان های فلزی، اگر زیر پوشش های معماری را کنار بزنیم، شبکه ای از ناودانی ها را می بینیم که نقش نگهدارنده، تکیه گاه یا تقویت کننده را بر عهده دارند.

در اسکلت های فلزی سبک تر، ناودانی ساختمانی به عنوان تیر فرعی در سقف های کامپوزیت، کفی راه پله ها، بالکن ها و حتی سکوهای نگهدارنده تجهیزات کاربرد دارد. به دلیل شکل U، این مقطع در برابر خمش در یک جهت عملکرد مناسبی دارد و با اتصال مناسب به تیرها یا ستون ها، می تواند بارهای متمرکز و گسترده را منتقل کند. در برخی پروژه ها، ناودانی ها به صورت جفت (مثلاً پشت به پشت یا روبه رو) بسته می شوند تا مقطع مرکب با سختی بیشتر ایجاد شود.

زیرسازی نما و دیوارهای سبک با ناودانی

یکی از حوزه های مهم مصرف ناودانی، زیرسازی نما و دیوارهای سبک است. در نماهای سنگی، سرامیکی، کامپوزیت و حتی برخی نماهای مدرن با پانل های خاص، نیاز به چارچوبی وجود دارد که بتواند بار نما و نیروهای باد را به اسکلت اصلی منتقل کند. در اینجا، استفاده صحیح از ناودانی با ابعاد و ضخامت مناسب، در کنار نبشی ها و سپری ها، یک شبکه پایدار و قابل اعتماد برای نگهداری نما ایجاد می کند.

در دیوارهای سبک داخلی یا پارتیشن بندی ها، گاهی ناودانی نقش ریل یا قاب اصلی را بازی می کند و با اتصال به سقف و کف، بستری برای نصب صفحات گچی، پانل های چوبی یا سایر مصالح سبک فراهم می آورد. این کار به خصوص در سازه هایی که امکان تغییرات آینده وجود دارد، باعث سرعت عمل در اجرا و سهولت در اصلاح و بازطراحی می شود.

موارد استفاده از نبشی در ساختمان سازی

نبشی در ساختمان سازی آن قدر متداول است که بسیاری از مجریان، بخش زیادی از اتصالات و تقویت ها را با همین یک مقطع انجام می دهند. از نبشی کشی دیوارهای آجری و بلوکی گرفته تا اتصالات خمشی و برشی در اسکلت فلزی، همه و همه به کمک انواع مختلف نبشی انجام می شود. این مقطع به دلیل شکل L، برای ایجاد گوشه ها، لبه ها و اتصالات زاویه دار، بهترین گزینه موجود است.

در دیوارهای سنتی، استفاده از نبشی در اطراف بازشوها (مانند در و پنجره) و در محل اتصال دیوار به تیر یا ستون، مانع از ترک های بزرگ، ریزش موضعی یا جداشدگی دیوار می شود. در ساختمان های مدرن، نبشی ها به عنوان ورق های اتصال در پای ستون ها، سرستون ها، تیر به ستون و مهاربندها استفاده می شوند و نقش بسیار مهمی در انتقال نیرو بین اعضای سازه ای دارند.

استفاده از نبشی در پله ها، سکوها و سازه های دسترسی

پله های فلزی، پاگردها، سکوهای دسترسی و راهروهای سرویس در ساختمان ها و کارخانجات، معمولاً با ترکیبی از نبشی و ناودانی یا تیرآهن ساخته می شوند. در این سازه ها، نبشی به عنوان تکیه گاه کف پله، نرده ها و دست اندازها به کار می رود. ترکیب کف پوش های مشبک (گریتینگ) با فریم های نبشی، در محیط های صنعتی و کارگاهی بسیار رایج است و به دلیل تخلیه آسان آب و آلودگی، گزینه ای بهداشتی و ایمن محسوب می شود.

در پروژه های خاص، نبشی ساختمانی در نقش عضو کششی یا فشاری در قاب ها و خرپاها ظاهر می شود و در کنار سایر پروفیل ها، به تقسیم مناسب نیروها کمک می کند. این کاربردها نیازمند محاسبات دقیق و توجه به ضوابط طراحی هستند تا نبشی در مدار تنش مجاز خود کار کند.

کاربرد ناودانی و نبشی در سوله ها و سالن های صنعتی

سوله ها و سالن های صنعتی، یکی از مهم ترین عرصه های استفاده از ناودانی و نبشی هستند. در این سازه ها، علاوه بر قاب های اصلی که اغلب از تیرورق یا تیرآهن تشکیل شده اند، ده ها عضو فرعی وجود دارد که وظایف مختلفی مانند مهاربندی، زیرسازی سقف و دیوار، تثبیت تجهیزات، ساخت راهروهای دسترسی و غیره را بر عهده دارند.

در سیستم سقف سوله، ناودانی ها می توانند به عنوان تیرهای فرعی، شاسی نگهدارنده ورق های سقف یا ساندویچ پانل ها عمل کنند. در دیواره های جانبی نیز، قاب های ساخته شده از ناودانی و نبشی، بستری برای نصب ورق ها، پنل ها یا حتی دیوارهای پیش ساخته ایجاد می کنند. وقتی این ساختار را در مقیاس بزرگ ببینیم، متوجه می شویم که ناودانی صنعتی و نبشی، ستون فقرات بسیاری از اجزای ثانویه سوله را تشکیل می دهند.

در سالن های صنعتی، سکوهای کار، پایه های نگهدارنده دستگاه ها، سر درها، قاب های حمایتی و سازه های نگهدارنده لوله ها و کابل ها اغلب با ترکیبی از نبشی و سپری و ناودانی اجرا می شود. استفاده هوشمندانه از این مقاطع، می تواند هم وزن سازه را کاهش دهد و هم امکان اجرای سریع و قابل توسعه را فراهم آورد.

نقش سپری در کنار ناودانی و نبشی

هرچند موضوع اصلی این مقاله ناودانی و نبشی است، اما در عمل، سپری اغلب در کنار این دو مقطع به کار می رود و نقش مکمل مهمی دارد. سپری با شکل T، برای ایجاد تیغه های سبک، شیشه بندی ها، زیرسازی های خطی و سازه های ظریف بسیار مناسب است. در نماهایی که از شیشه، پلی کربنات یا پانل های کامپوزیت استفاده می شود، ترکیب سپری و نبشی و ناودانی، ساختاری کامل برای نگهداری و مهار نمای خارجی ایجاد می کند.

در سقف های کاذب یا سازه های دکوراتیو داخلی، استفاده از سپری فولادی به دلیل ظرافت و قابلیت تقسیم بندی منظم، طرفداران زیادی دارد. سپری می تواند در ترکیب با ناودانی و نبشی، شبکه ای سه بعدی ایجاد کند که هم سازه ای پایدار برای نصب صفحات و تجهیزات باشد و هم از نظر معماری، خطوط مرتب و قابل کنترل ارائه دهد.

در برخی پروژه های صنعتی یا تجاری، پروفیل های سپری در ساخت درب ها، پنجره ها، قاب های محافظ و شبکه های ایمنی نیز به کار می روند. در این حالت، سپری در کنار سایر مقاطع، امکان طراحی مقاطع ترکیبی با عملکرد مکانیکی مناسب را فراهم می کند.

مقایسه کاربردی ناودانی، نبشی و سپری

از دید طراح و مجری، انتخاب بین ناودانی، نبشی و سپری به سه عامل اصلی بستگی دارد: نوع بارگذاری، جزئیات اتصال و ملاحظات اجرایی یا معماری. ناودانی در تحمل خمشی و ایجاد شاسی های U شکل، نبشی در اتصال گوشه ها و تحمل نیروهای زاویه دار، و سپری در زیرسازی های خطی و تقسیم بندی ها تخصص دارد. ترکیب این سه، تصویری کامل از یک سیستم فلزی انعطاف پذیر را ارائه می دهد.

به طور خلاصه، در زیرسازی های سنگین تر و شاسی های اصلی، ناودانی گزینه پرکاربردتر است؛ در اتصالات، گوشه ها، مهاربندها و پله ها، نبشی حرف اول را می زند؛ و در تیغه ها، شیشه بندی ها، تقسیم بندی های سبک و نماهای مدرن، سپری نقش مهم تری پیدا می کند. شناخت این تفاوت ها، به شما کمک می کند در هر بخش سازه، مقطع مناسب را انتخاب کنید و از مصرف بی رویه یا نامتناسب فولاد جلوگیری شود.

نکات طراحی و انتخاب ابعاد ناودانی، نبشی و سپری

انتخاب ابعاد و ضخامت این مقاطع، نباید فقط بر اساس تجربه اجرایی یا صرفه جویی ظاهری در هزینه انجام شود. نوع بار (فشاری، کششی، خمشی، برشی)، طول دهانه، شرایط تکیه گاهی، ضوابط لرزه ای و استانداردهای طراحی همه و همه در تعیین سایز مناسب نقش دارند. برای مثال، ناودانی به کار رفته در شاسی یک دستگاه سنگین، الزامات کاملاً متفاوتی با ناودانی زیرسازی یک دیوار سبک دارد.

همین موضوع در مورد نبشی و سپری نیز صادق است. نبشی ای که در اتصال تیر به ستون و انتقال نیروهای برشی استفاده می شود، نمی تواند همان ابعادی را داشته باشد که برای نبشی کشی یک دیوار بلوکی به کار می رود. در مورد سپری نیز، ابعاد یک سپری مورد استفاده در تیغه شیشه ای داخلی با سپری به کار رفته در سازه نما یا سایه بان بیرونی متفاوت خواهد بود.

نکات اجرایی مهم در استفاده از ناودانی، نبشی و سپری

کیفیت اجرا، مکمل انتخاب صحیح مقطع است. برش دقیق، جلوگیری از تابیدگی، استفاده از روش های جوشکاری استاندارد و انتخاب الکترود یا سیم جوش مناسب، همگی در عملکرد نهایی این مقاطع تاثیرگذارند. در اتصالات پیچ و مهره ای نیز کیفیت سوراخ کاری، رعایت فاصله سوراخ ها از لبه مقطع و کنترل گشتاور بستن پیچ ها اهمیت زیادی دارد.

در زیرسازی نما و سقف، رعایت تراز، شاقول بودن و در نظر گرفتن درزهای انبساطی، از کمانش ناخواسته، شکستن مصالح پوششی یا انتقال نامطلوب بار جلوگیری می کند. استفاده از ناودانی، نبشی و سپری به صورت ترکیبی، اگر بدون نقشه و جزئیات مشخص انجام شود، می تواند سازه ای سنگین اما ناایمن ایجاد کند. بنابراین همراهی مهندس طراح و نظارت دقیق در حین اجرا، برای بهره گیری درست از این مقاطع ضروری است.

خوردگی، پوشش محافظ و شرایط محیطی

بسیاری از کاربردهای ناودانی و نبشی و سپری در فضای باز یا محیط های نیمه باز اتفاق می افتد. رطوبت، آلاینده های صنعتی، باران اسیدی و حتی تابش مستقیم آفتاب، می تواند در بلندمدت باعث کاهش ضخامت موثر و کاهش استحکام این مقاطع شود. به همین دلیل، توجه به پوشش های محافظ (رنگ، گالوانیزه، ضدزنگ های تخصصی) بخش مهمی از تصمیم گیری فنی است.

در محیط های مرطوب یا خورنده، استفاده از پوشش های مقاوم تر و برنامه ریزی برای بازبینی دوره ای، از نظر اقتصادی نیز به صرفه است؛ زیرا تعمیر و تعویض مقاطع فرسوده، به ویژه در ارتفاع یا در سازه های در حال بهره برداری، هزینه و ریسک بالایی به همراه دارد. انتخاب مقطع مناسب از نظر نوع فولاد و پوشش، در کنار طراحی اصولی، عمر مفید سازه را افزایش می دهد.

مزایای خرید ناودانی، نبشی و سپری از آهنات

در بازار فولاد، تفاوت وزن، کیفیت و استاندارد تولید بین تولیدکنندگان مختلف قابل توجه است. وقتی سازه ای براساس وزن و مشخصات مشخص طراحی شده، دریافت مقاطع با وزن واقعی و درج شده در جداول، برای حفظ ایمنی و اقتصاد پروژه حیاتی است. استفاده از فروشگاه آنلاین آهنات این مزیت را دارد که شما می توانید مشخصات فنی، ابعاد و دسته بندی های مختلف ناودانی، نبشی و سپری را پیش از خرید بررسی کرده و مطابق با نیاز پروژه سفارش دهید.

در پروژه هایی که ترکیب متنوعی از مقاطع مورد نیاز است، تامین یکپارچه ناودانی، نبشی و سپری از آهنات به مدیریت بهتر حمل، کاهش خطا در سفارش و یکسان بودن کیفیت مقاطع کمک می کند. این موضوع در سوله های چنددهانه، پروژه های صنعتی بزرگ و سازه های ترکیبی که در چند فاز اجرا می شوند، ارزش اجرایی بالایی دارد و از توقف های ناخواسته کارگاه جلوگیری می کند.

جمع بندی؛ چرا ناودانی، نبشی و سپری سه ضلع مهم در سازه های فلزی هستند؟

اگر به پشت صحنه هر سازه فلزی دقیق نگاه کنیم، می بینیم که ستون ها و تیرهای اصلی تنها بخش کوچکی از داستان هستند؛ بخش بزرگ تر را اعضای فرعی، اتصالات و زیرسازی ها تشکیل می دهند. ناودانی، نبشی و سپری سه مقطعی هستند که در قلب این شبکه قرار دارند و با ترکیبی از استحکام، انعطاف پذیری و سهولت اجرا، تکمیل کننده اکثر سیستم های سازه ای و معماری فلزی اند.

ناودانی در زیرسازی ها، شاسی ها و سکوها؛ نبشی در اتصالات، گوشه ها، پله ها و مهاربندی ها؛ و سپری در زیرسازی های ظریف، تیغه ها و نماها، هر یک نقش تخصصی خود را ایفا می کنند. شناخت درست موارد استفاده، انتخاب ابعاد و ضخامت مناسب، توجه به شرایط محیطی و در نهایت، تامین این مقاطع از فروشنده ای معتبر مانند آهنات، می تواند بین یک سازه پرریسک و یک سازه پایدار، ایمن و اقتصادی تفاوت ایجاد کند.

در نهایت، توصیه می شود پیش از انتخاب نهایی، نیازهای واقعی پروژه را با مهندس طراح و تیم اجرایی مرور کرده و سپس با مراجعه به دسته بندی های تخصصی ناودانی، نبشی و سپری در آهنات، مقاطع مورد نظر خود را بر اساس استاندارد، سایز و شرایط کارگاهی سفارش دهید. این رویکرد، هم امنیت سازه را تضمین می کند و هم از اتلاف زمان و هزینه در مراحل بعدی جلوگیری خواهد کرد.
