نقش میلگرد و تیرآهن در ساختمان سازی مدرن

---

استحکام و ایمنی هر ساختمان، بیش از هر چیز به نوع و کیفیت مصالح سازه ای آن وابسته است. در میان تمام مصالحی که در پروژه های عمرانی استفاده می شود، دو محصول نقش اساسی تری دارند: میلگرد و تیرآهن.

این دو مقطع فولادی در کنار بتن، دیوارچینی، سقف و سایر اجزای معماری، اسکلت یک سازه ایمن را تشکیل می دهند. در ساختمان های بتن آرمه، عمده بارهای کششی و بخشی از برش و خمش توسط انواع میلگرد تحمل می شود و در سازه های اسکلت فلزی، سیستم باربر اصلی بر عهده انواع مختلف تیرآهن است. به همین دلیل شناخت نحوه استفاده صحیح از این دو محصول، برای هر کارفرما، مهندس و حتی مجری پروژه، یک ضرورت جدی به شمار می آید.

در این مطلب، به صورت گام به گام به نقش میلگرد و تیرآهن در ساختمان سازی می پردازیم، کاربرد هر کدام را در اجزای مختلف سازه بررسی می کنیم و در پایان، نکاتی برای انتخاب و خرید هوشمندانه از فروشندگان معتبر، به خصوص فروشگاه آنلاین آهنات، ارائه می دهیم. هدف این است که بدانید هر شاخه میلگرد و هر شاخه تیرآهن در ساختمان شما چه نقشی بازی می کند و انتخاب درست آن تا چه اندازه می تواند روی طول عمر، عملکرد و ایمنی سازه تاثیر بگذارد.

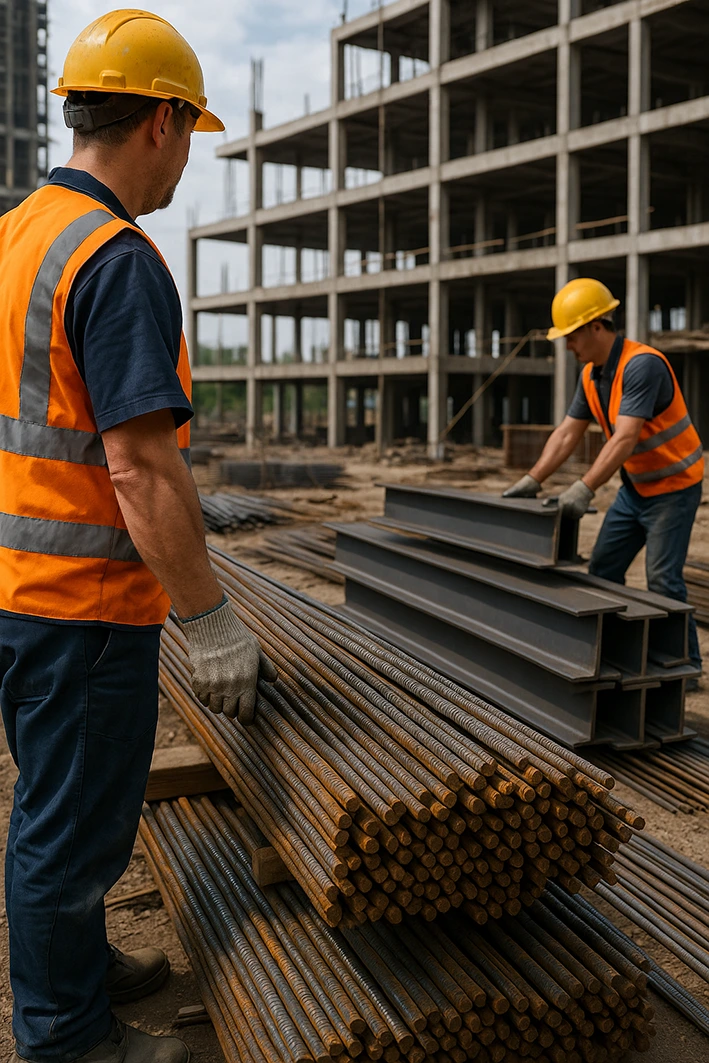

چرا میلگرد و تیرآهن در ساختمان سازی تا این اندازه مهم اند؟

بتن به عنوان پرمصرف ترین مصالح ساختمانی، مقاومت فشاری بسیار بالایی دارد، اما از نظر مقاومت کششی و شکل پذیری ضعیف است. این ضعف را میلگرد جبران می کند؛ میلگرد نیروی کششی را جذب و توزیع کرده و مانع ترک خوردگی و شکست ترد بتن می شود. از طرف دیگر، در اسکلت فلزی، مقطعی لازم است که بتواند هم بار فشاری و هم خمش و برش را به صورت مؤثر تحمل کند؛ این وظیفه بر عهده انواع مختلف تیرآهن است که با شکل مقطع I و H، توزیع تنش مناسبی را در سازه فراهم می آورند.

در کشور زلزله خیزی مثل ایران، انتخاب و استفاده درست از میلگرد و تیرآهن، تنها یک موضوع اقتصادی نیست، بلکه مستقیما به ایمنی جان ساکنان ساختمان مرتبط است. اگر در یک ساختمان بتن آرمه، آرماتورگذاری فونداسیون، ستون ها و تیرها به شکل علمی و مطابق نقشه انجام نشود، ساختمان در برابر نیروهای جانبی مانند زلزله رفتاری شکننده خواهد داشت. در سازه های فلزی نیز اگر تیرها و ستون ها درست انتخاب نشده یا اتصال آن ها اصولی نباشد، در هنگام زلزله امکان کمانش، کمانه کردن و فرو ریختن طبقات وجود دارد. به همین دلیل مهندسان سازه در زمان طراحی، مشخصات دقیق هر نوع میلگرد و تیرآهن را در نقشه لحاظ می کنند.

انواع میلگرد مورد استفاده در ساختمان سازی

در پروژه های ساختمانی، عمده میلگرد مصرفی از نوع میلگرد آجدار است. آج های روی بدنه میلگرد، چسبندگی آن با بتن را افزایش داده و مانع لغزش میلگرد در داخل بتن می شود. این موضوع در رفتار خمشی تیرها، تحمل برش در ناحیه تکیه گاهی و عملکرد قاب ها در برابر زلزله نقش حیاتی دارد. با این حال، در برخی جزئیات مانند میلگردهای حرارتی، کلاف کشی دیوارها یا برخی اعضا، از میلگرد ساده هم استفاده می شود؛ اما در مجموع، سهم مصرفی میلگرد آجدار در ساختمان بسیار بیشتر است.

هر شاخه میلگرد دارای قطر اسمی مشخصی است که با عددی مثل ۱۰، ۱۲، ۱۴، ۱۶، ۲۰ و غیره شناخته می شود. مهندس سازه بر اساس محاسبات، قطر و تعداد میلگرد لازم را در نقشه ها مشخص می کند. مثلا در یک فونداسیون نواری معمولی برای ساختمان مسکونی چند طبقه، ممکن است ترکیبی از میلگرد ۱۴ و ۱۸ برای آرماتورهای طولی و میلگرد ۸ یا ۱۰ برای خاموت ها در نظر گرفته شود. در سقف های تیرچه بلوک یا دال بتنی نیز میلگردهای طولی و عرضی با فواصل مشخص اجرا می شوند تا نیروی خمشی و برشی را به فونداسیون و پی منتقل کنند.

در کنار قطر، گرید یا رده مقاومت میلگرد نیز مهم است. هرچه رده بالاتر باشد، مقاومت تسلیم فولاد بیشتر و شکل پذیری آن متفاوت خواهد بود. در کشور ما میلگردها غالبا با استانداردهای متداول تولید می شوند و هنگام خرید از مراکزی مانند آهنات، امکان مشاهده مشخصات فنی و گواهی های کیفی وجود دارد. انتخاب نادرست گرید یا استفاده از میلگرد بی کیفیت می تواند منجر به کاهش مقاومت سازه در زلزله شود؛ بنابراین کیفیت تولیدکننده و اعتبار فروشنده اهمیت زیادی دارد.

نقش میلگرد در اجزای مختلف ساختمان

در یک ساختمان بتن آرمه، هر قسمت نقش خاصی برای میلگرد تعریف می کند. در فونداسیون، میلگردهای طولی و عرضی شبکه ای را تشکیل می دهند که بارهای ستون ها و دیوارها را به خاک منتقل می کند. در ستون ها، میلگردهای طولی به عنوان آرماتورهای اصلی، وظیفه تحمل نیروی فشاری و خمشی را بر عهده دارند و خاموت ها با محصور کردن بتن، مانع کمانش آرماتورهای طولی و گسترش ترک می شوند. در تیرها نیز میلگردهای کششی در تار تحت کشش قرار می گیرند و خاموت ها، مقاومت برشی را افزایش می دهند و ترک های مورب را مهار می کنند.

در دال ها و سقف ها، شبکه ای از میلگردها در دو جهت، نیروهای خمشی و تنش های ناشی از خمش را کنترل می کند. در سقف های یک طرفه، میلگردهای اصلی در جهت دهانه و میلگردهای توزیعی در جهت عمود بر آن قرار می گیرند؛ در حالی که در دال های دوطرفه، در هر دو جهت، میلگردهای اصلی و فرعی وجود دارد. در بالکن ها، کنسول ها، پاگردها و دیگر اجزای ساختمان، طراح با توجه به شکل هندسی و نحوه بارگذاری، مقدار و آرایش میلگرد را مشخص می کند. هر جا بتن دچار کشش شود، حضور میلگرد الزامی است و بدون آن، امکان شکست ترد و ناگهانی وجود دارد.

تیرآهن چیست و چه نقشی در سازه دارد؟

تیرآهن مقطعی فولادی با شکل ظاهری I یا H است که برای تحمل بارهای خمشی و ترکیبی در سازه های فلزی به کار می رود. در سیستم اسکلت فلزی، ستون ها، تیرهای اصلی و فرعی، نعل درگاه ها، شاه تیرها و بسیاری از اعضا با استفاده از انواع مختلف تیرآهن ساخته می شوند. مهم ترین انواع متداول، تیرآهن ساده (معروف به IPE) و تیرآهن هاش (مقطع H یا بال پهن) هستند که هر کدام با توجه به شکل مقطع، رفتار خمشی و ظرفیت باربری متفاوتی دارند.

در تیرآهن ساده، ضخامت بال ها نسبت به جان لاغرتر است و این مقطع بیشتر برای تیرهای معمولی ساختمان، شاه تیرها و نعل درگاه ها استفاده می شود. از سوی دیگر، تیرآهن هاش با داشتن بال های قوی تر و جان ضخیم تر، برای ستون ها، تیرهای با دهانه بزرگ، سازه های صنعتی، سوله ها و پروژه های سنگین کاربرد دارد. مهندس سازه با توجه به دهانه، میزان بار و نوع سیستم باربر، انتخاب می کند که کدام نوع تیرآهن برای هر عضو مناسب تر است.

نقش تیرآهن در اسکلت فلزی ساختمان

در یک ساختمان اسکلت فلزی، بارهای ثقلی (وزن خود سازه، دیوارها، سقف و بارهای بهره برداری) به کمک تیرها به ستون ها و در نهایت به فونداسیون منتقل می شود. تیرآهن به عنوان عضو خمشی، در برابر خمش و برش ناشی از بارگذاری مقاومت می کند و شکل مقطع آن به گونه ای طراحی شده است که بیشترین کارایی را در تحمل این تنش ها داشته باشد. در سیستم های قاب خمشی، اتصالات تیر به ستون به صورت گیردار طراحی می شود تا سختی خمشی لازم را تامین کند، در حالی که در قاب های مهاربندی شده، اتصالات ساده تر بوده و وظیفه تامین سختی جانبی بر عهده بادبندها است.

یکی دیگر از کاربردهای مهم تیرآهن، ساخت تیرآهن های لانه زنبوری است. در این روش، جان تیرآهن به صورت زیگزاگ برش خورده و دو نیمه آن روی هم قرار داده می شود تا حفره هایی شبیه لانه زنبور ایجاد شود. این کار، ممان اینرسی تیر را افزایش داده و امکان عبور تاسیسات از داخل جان را نیز فراهم می کند. با این حال، استفاده از تیرآهن لانه زنبوری نیاز به طراحی دقیق دارد تا در ناحیه حفره ها، تمرکز تنش و ضعف برشی ایجاد نشود. انتخاب نوع و سایز تیرآهن برای تبدیل به لانه زنبوری، باید با نظر مهندس سازه و بر اساس استاندارد انجام شود.

استفاده میلگرد در فونداسیون و پی ساختمان

فونداسیون، اولین و مهم ترین بخش باربر ساختمان است که تمام بارها را به زمین منتقل می کند. در پی های نواری، گسترده، منفرد، شمعی و ترکیبی، میلگردها نقش اصلی را در شکل پذیری و تحمل نیروهای کششی و خمشی بازی می کنند. شبکه آرماتورگذاری فونداسیون، معمولا با دو شبکه بالا و پایین از میلگرد در دو جهت عمود بر هم تشکیل می شود. در زیر ستون ها و دیوارهای برشی، تراکم میلگرد بیشتر است تا تنش های متمرکز شده به طور مناسبی در سطح پی توزیع شود.

در فونداسیون های منفرد، میلگردهای طولی و عرضی با فواصل مشخص در قالب بندی اجرا می شوند و طول مهاری مناسبی در اطراف ستون در نظر گرفته می شود. در پی های نواری که زیر دیوارها قرار می گیرند، پیوستگی شبکه میلگرد در طول دیوار اهمیت زیادی دارد. همچنین، وجود خاموت ها و ادکاها، مانع کمانش میلگردهای اصلی در ناحیه ستون و دیوار می شود. در همه این موارد، استفاده از میلگرد با کیفیت مناسب، پوشش بتنی کافی و فاصله گذاری صحیح، برای عملکرد مطمئن فونداسیون ضروری است.

استفاده میلگرد در ستون ها، تیرها و دیوار برشی

ستون ها به عنوان اعضای فشاری-خمشی، ترکیبی از بتن و میلگرد را در خود دارند. در ساختمان های چند طبقه، شکل پذیری ستون ها در برابر زلزله، عامل تعیین کننده ای در رفتار کلی سازه است. میلگردهای طولی، مقاومت خمشی و فشاری ستون را تامین می کنند و خاموت ها با محصور کردن بتن، تغییر شکل های غیرخطی را کنترل کرده و از شکست برشی جلوگیری می کنند. فاصله خاموت ها در ناحیه اتصال به تیرها کمتر در نظر گرفته می شود تا ناحیه بحرانی ستون، شکل پذیری بیشتری داشته باشد.

در تیرها نیز میلگردهای کششی در تار تحت کشش، نقش اصلی را در تحمل خمش دارند. در ناحیه تکیه گاهی، خاموت های متراکم و گاها آرماتورهای مورب، مقاومت برشی تیر را بالا می برند. در دیوارهای برشی بتنی، شبکه ای از میلگرد قائم و افقی، بارهای جانبی زلزله را به فونداسیون منتقل می کند. اگر این آرماتورگذاری به درستی انجام نشود، دیوار برشی نمی تواند نقش خود را به عنوان عنصر اصلی مقاوم در برابر زلزله ایفا کند.

تیرآهن در سقف های مرکب و سازه های مختلط

در بسیاری از پروژه های مدرن، از سیستم های مختلط فولاد و بتن استفاده می شود؛ برای مثال، سقف های کامپوزیت که در آن ها تیرهای فرعی و اصلی از جنس تیرآهن هستند و روی آن ها دال بتنی مسلح با میلگرد اجرا می شود. در این سیستم، نبشی ها، گل میخ ها یا برش گیرها، اتصال بین بتن و تیرآهن را تامین و رفتار مرکب را ممکن می کنند. ترکیب بتن و فولاد، استفاده بهینه ای از مزایای هر دو مصالح به دست می دهد؛ بتن مقاومت فشاری بالا و تیرآهن مقاومت کششی و خمشی مطلوبی را فراهم می کند.

این نوع سقف، در پروژه های تجاری و اداری، پارکینگ ها و سازه هایی که نیاز به دهانه های بزرگ تر و وزن کمتر دارند، بسیار محبوب است. طراحی صحیح تیرهای اصلی و فرعی، انتخاب سایز مناسب تیرآهن، تعیین ضخامت بتن و مقدار میلگرد، همگی باید مطابق آیین نامه و نقشه های سازه باشد. اجرای غیراصولی هر کدام از این اجزا، می تواند منجر به خیز زیاد، ترک خوردن سقف یا کاهش مقاومت در برابر زلزله شود.

نکات اجرایی مهم در استفاده میلگرد و تیرآهن

مرحله اجرا، حلقه اتصال بین طراحی روی کاغذ و سازه ای است که قرار است سال ها مورد بهره برداری قرار گیرد. در خصوص میلگرد، نکاتی مانند خم کاری صحیح، ایجاد طول مهاری مناسب، استفاده از اسپیسر برای تامین پوشش بتنی، بستن دقیق آرماتورها با سیم آرماتوربندی و جلوگیری از آلودگی سطح میلگرد با روغن یا گل، اهمیت فراوانی دارد. همچنین، در مناطق با خطر خوردگی، توجه به پوشش میلگرد یا استفاده از بتن با طرح اختلاط مناسب، برای افزایش دوام سازه ضروری است.

در مورد تیرآهن نیز مواردی مانند نحوه برش، سوراخ کاری و جوشکاری، نقش زیادی در عملکرد عضو دارد. برش باید با دستگاه های مناسب انجام شود تا تمرکز تنش و لبه های نامنظم ایجاد نشود. جوشکاری بال و جان تیرها باید مطابق دستورالعمل فنی و با الکترود مناسب انجام شود تا اتصال ها به اندازه کافی مقاوم و شکل پذیر باشند. رنگ آمیزی ضدزنگ و در صورت لزوم، پوشش ضدحریق برای تیرآهن، در طول عمر سازه و رفتار آن در حریق تاثیر مستقیم دارد.

انتخاب سایز مناسب میلگرد و تیرآهن برای پروژه های مختلف

اگرچه مهندس سازه بر اساس محاسبات، مقاطع لازم را مشخص می کند، اما داشتن درک کلی از رابطه بین وزن ساختمان، ارتفاع، دهانه ها و مقطع مورد نیاز، برای کارفرما و مجری نیز مفید است. در ساختمان های مسکونی معمولی ۴ تا ۶ طبقه، استفاده از میلگردهای ۱۲ تا ۲۰ میلی متری در فونداسیون، ستون ها و تیرها رایج است، در حالی که در برج ها و سازه های خاص، قطرهای بالاتر نیز لازم می شود. در کف ها و سقف ها، میلگردهای با قطر کمتر ولی تعداد بیشتر برای توزیع یکنواخت تنش ها مورد استفاده قرار می گیرند.

در مورد تیرآهن نیز هرچه دهانه بین ستون ها بیشتر و بارهای وارده بزرگ تر باشد، سایز تیرآهن باید بزرگ تر یا نوع مقطع آن قوی تر انتخاب شود. در سازه های صنعتی و سوله ها، اغلب از مقاطع سنگین تر مانند H و تیرآهن های بال پهن استفاده می شود. در سازه های مسکونی، برای تیرهای فرعی و شاه تیرها، سایزهای متوسط کاربرد بیشتری دارند. هنگام خرید از تامین کنندگانی مثل آهنات، امکان مقایسه انواع سایز و وزن واحد طول برای هر مقطع وجود دارد که به برآورد دقیق تر هزینه ها کمک می کند.

اهمیت کیفیت و منبع تامین میلگرد و تیرآهن

حتی بهترین طراحی سازه ای، اگر با مصالح بی کیفیت اجرا شود، نمی تواند ایمنی مورد انتظار را تامین کند. کیفیت فولاد، ثبات ترکیب شیمیایی، کنترل فرآیند نورد و رعایت استانداردها، همگی بر روی رفتار میلگرد و تیرآهن در سازه اثرگذار است. خرید از منابع نامعتبر، خطر استفاده از محصولاتی با قطر واقعی کمتر از استاندارد، وزن پایین تر، آخال های داخلی، یا مقاومت تسلیم پایین تر از حد مجاز را به همراه دارد. در زلزله، چنین ضعف هایی به سرعت خود را نشان می دهند و می توانند باعث شکست موضعی و گسترش خرابی شوند.

فروشگاه آنلاین آهنات با ارائه مشخصات فنی دقیق، اعلام وزن، کارخانه تولیدکننده و امکان استعلام قیمت به روز، به خریداران کمک می کند تا از اصالت محصولات اطمینان بیشتری داشته باشند. شفافیت در اعلام قیمت میلگرد و تیرآهن، وجود مشاوره تلفنی و امکان مقایسه چند تولیدکننده، ریسک تصمیم گیری اشتباه را کاهش می دهد و باعث می شود پروژه از نظر فنی و اقتصادی در مسیر منطقی تری پیش برود.

استفاده هوشمندانه از میلگرد آجدار، تیرآهن هاش و تیرآهن ساده

در یک پروژه واقعی، معمولا ترکیبی از انواع مختلف مقاطع استفاده می شود تا ضمن تامین ایمنی، هزینه کلی پروژه نیز بهینه شود. برای آرماتورگذاری بتن، میلگرد آجدار گزینه اصلی است؛ زیرا چسبندگی بسیار خوبی با بتن دارد و در برابر لغزش و بیرون کشیده شدن، مقاومت بالاتری نسبت به میلگرد ساده از خود نشان می دهد. در ستون ها و دیوارهای برشی، استفاده صحیح از این نوع میلگرد، شکل پذیری عضو را افزایش داده و رفتار سازه را در زلزله بهتر می کند.

در اسکلت فلزی، مقاطع I شکل مانند تیرآهن ساده برای تیرهای معمولی، شاه تیرها و نعل درگاه ها بسیار رایج اند؛ در حالی که در ستون های سنگین، دهانه های طولانی و سازه های صنعتی، استفاده از مقاطع بال پهن مانند تیرآهن هاش، ظرفیت خمشی و فشاری بیشتری فراهم می کند. انتخاب درست بین این دو نوع مقطع، باید بر اساس محاسبات سازه ای و نوع کاربری ساختمان انجام شود تا نه دچار کمبود ظرفیت و نه اضافه مصرف فولاد شویم.

نکات کلیدی برای خرید میلگرد و تیرآهن از آهنات

برای بسیاری از کارفرماها و پیمانکاران، مهم است بدانند چگونه می توانند خرید میلگرد و تیرآهن را با کمترین ریسک انجام دهند. استفاده از یک مرجع آنلاین معتبر مانند آهنات چند مزیت مهم دارد: امکان مشاهده موجودی به روز، دسترسی به لیست قیمت ها، فیلتر کردن محصولات بر اساس کارخانه، سایز و نوع، و در نهایت ثبت سفارش بدون نیاز به مراجعه حضوری.

پیشنهاد می شود قبل از ثبت نهایی سفارش، نقشه های سازه و لیستوفر آرماتور و مقاطع فولادی را دقیق بررسی کنید. سپس بر اساس این لیست، مقدار مورد نیاز هر سایز را مشخص کرده و در سایت آهنات، جست وجو کنید. در صورتی که در انتخاب بین چند کارخانه یا چند نوع مقطع مردد هستید، می توانید از مشاوره کارشناسان فروش استفاده کنید تا با توجه به نوع پروژه، بهترین ترکیب از نظر کیفیت و قیمت به شما پیشنهاد شود. به این ترتیب، خرید شما از میلگرد و تیرآهن، کاملا هدفمند و مطابق نیاز واقعی پروژه خواهد بود.

جمع بندی: میلگرد و تیرآهن ستون فقرات هر ساختمان امن

در نهایت، می توان گفت استفاده صحیح از میلگرد و تیرآهن در ساختمان سازی، ضامن ایمنی و طول عمر سازه است. میلگرد، بتن را در برابر کشش و زلزله مقاوم می کند و تیرآهن، در سازه های فلزی نقش اصلی را در تحمل خمش و برش بر عهده دارد. شناخت انواع این مقاطع، درک نقش آن ها در فونداسیون، ستون ها، تیرها، سقف ها و دیوارهای برشی، و رعایت نکات اجرایی و کنترلی، شرط لازم برای ساخت یک ساختمان ایمن و بادوام است.

انتخاب درست نوع مقطع، سایز، گرید و کارخانه تولیدکننده، بدون مراجعه به فروشندگان معتبر امکان پذیر نیست. به کارگیری تجربه و زیرساخت فروشگاه هایی مانند آهنات، که امکان بررسی و خرید آنلاین انواع میلگرد و تیرآهن را فراهم کرده اند، می تواند فرآیند تامین مصالح سازه ای را شفاف، سریع و مطمئن کند. هنگامی که طراحی اصولی، اجرای دقیق و تامین حرفه ای کنار هم قرار بگیرند، نتیجه، ساختمانی است که نه تنها امروز، بلکه در دهه های آینده نیز در برابر بارهای ثقلی و جانبی، عملکرد قابل اعتمادی خواهد داشت.
